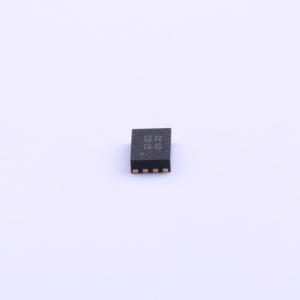

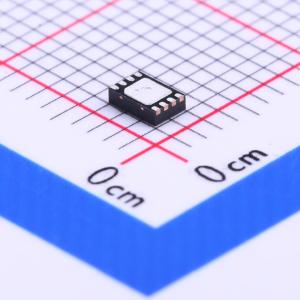

ADG5401BCPZ-RL7
高压防闩锁型单通道SPST开关
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG5401BCPZ-RL7
- 商品编号
- C207433
- 商品封装
- LFCSP-8(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 1 | |
| 工作电压 | 9V~40V；-22V~-9V | |
| 导通时间(ton) | 160ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 6.5Ω | |
| 关闭时间(toff) | 175ns | |
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 170MHz |
商品概述
ADG5401是一款单片工业级互补金属氧化物半导体（CMOS）模拟开关，包含一个抗闩锁的单刀单掷（SPST）开关。该开关导通时双向导通性能相同，输入信号范围可扩展至电源电压。关断时，可阻断高达电源电压的信号电平。 这些开关的超低导通电阻和导通电阻平坦度使其成为数据采集和增益切换应用的理想解决方案，在这些应用中，低失真至关重要。抗闩锁结构和高ESD额定值使这些开关在恶劣环境中更加可靠。
商品特性
- 在所有情况下均抗闩锁
- 人体模型（HBM）ESD额定值：8 kV
- 低导通电阻：6.5 Ω
- ±98至±22 V双电源供电
- 0至40 V单电源供电
- 电源最大额定值48 V
- 在±15 V、±20 V、+12 V和+36 V条件下进行全面规格测试
- 模拟信号范围从Voo到Vss
应用领域
- 高压信号路由
- 自动测试设备
- 模拟前端电路
- 精密数据采集
- 放大器增益选择
- 工业仪表
- 继电器替代
