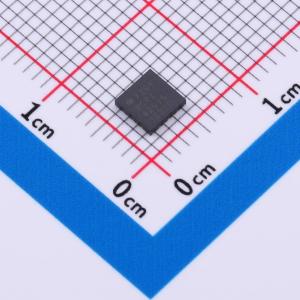

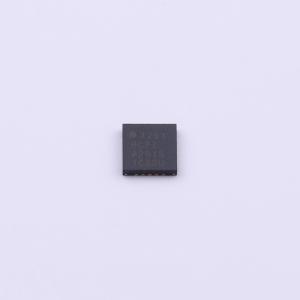

AD7291BCPZ-RL7

AD7291 是一款 12 位、低功耗、8 通道逐次逼近型模数转换器 (ADC)，内置温度传感器。 该器件采用单 3.3 V 电源供电，具备与 I²C 兼容的接口。器件包含一个 9 通道多路复用器和一个跟踪保持放大器，可处理高达 30 MHz 的频率。器件内置一个 2.5 V 基准源，可将其禁用以便使用外部基准源。 AD7291 提供一个与 I²C 接口兼容的两线串行接口。I²C 接口支持标准和快速 I²C 接口模式。AD7291 在不进行转换时通常处于部分掉电状态，转换时上电。转换过程可通过命令模式（转换通过 I²C 写操作进行）或通过软件控制选择的自动循环模式来控制。 AD7291 包含一个高精度带隙温度传感器，由 12 位 ADC 对其进行监测和数字化处理，分辨率为 0.25℃。 AD7291 提供一个可编程序列器，可选择预编程的通道序列进行转换。 片上限制寄存器可针对转换结果进行高低限值编程；当转换结果超出编程的高低限值时，超范围指示输出 (ALERT) 会激活。该输出可用作中断信号。

• 12 位 SAR ADC，8 个单端模拟输入通道，模拟输入范围：0 V 至 2.5 V
• 12 位温度数字转换器，温度传感器典型精度为 ±1℃
• 通道序列器操作
• 电源电压 VDD 范围为 2.8 V 至 3.6 V
• 逻辑电压 VDRIVE 范围为 1.65 V 至 3.6 V
• 内置 2.5 V 基准源
• 与 I²C 兼容的串行接口，支持标准和快速速度模式
• 超范围指示/报警功能
• 自动循环模式
• 掉电电流最大为 12 μA
• 温度范围：-40℃ 至 +125℃
• 20 引脚 LFCSP 封装

• 电信
• 过程控制
• 工业控制
