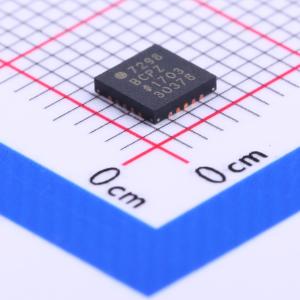

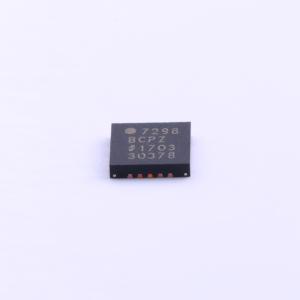

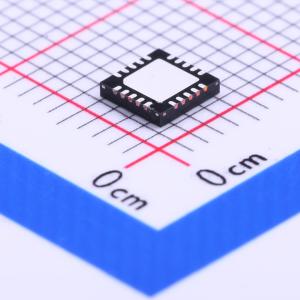

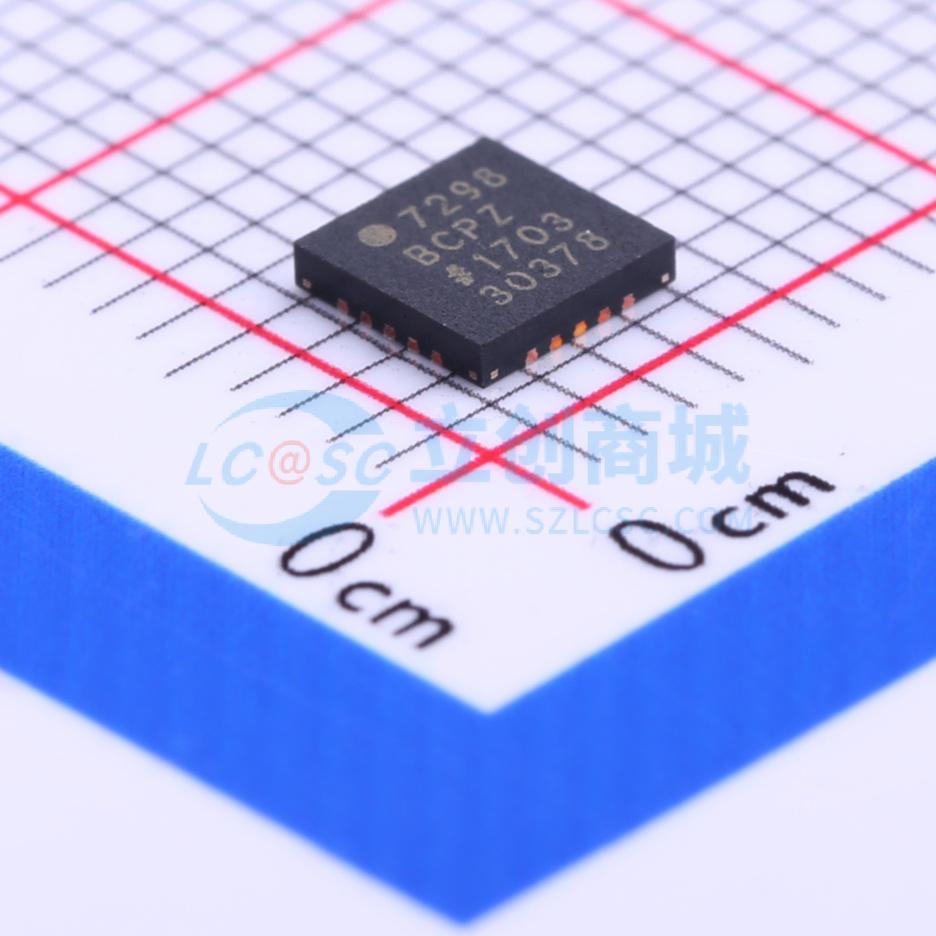

AD7298BCPZ
8通道、1 MSPS、12位SAR ADC，内置温度传感器
- 描述
- AD7298是一款12位、高速、低功耗、8通道、逐次逼近型ADC，内置温度传感器。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7298BCPZ
- 商品编号
- C208209
- 商品封装
- LFCSP-20(4x4)
- 包装方式
- 托盘
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 1MHz | |
| 通道数 | 8 | |
| 工作电压 | 2.8V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 差分输入 | - | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+125℃ |
商品概述
AD7298是一款12位、高速、低功耗、8通道、逐次逼近型ADC，内置温度传感器。它采用3.3 V单电源供电，吞吐速率最高可达1MSPS。该器件内置一个低噪声、宽带宽采样保持放大器，可处理超过30 MHz以内的输入频率。 AD7298提供一个可编程序列器，可以用于选择预编程的通道转换序列。该器件具有2.5 V的片内基准电压源，可以将其禁用以便使用外部基准电压源。 AD7298内置一个高精度带隙温度传感器，12位ADC对其进行监控和数字化，以提供0.25°C的分辨率。该器件具有一个与SPI和DSP接口标准兼容的四线式串行接口。 它采用先进的设计技术，可在高吞吐速率下实现极低的功耗。该器件还提供灵活的功耗/吞吐速率管理选项，采用20引脚LFCSP封装。
商品特性
- 12位SAR ADC
- 8路单端输入通道序列器功能
- 高吞吐速率：1 MSPS
- 模拟输入范围：0 V至2.5 V
- 12位温度数字转换器
- 温度传感器精度：±1°C
- 温度范围：-40°C至+125°C
- 额定电压(VDD)：2.8 V至3.6 V
- 逻辑电压(VDRIVE)：1.65 V至3.6 V
- 掉电模式电流：<10 μA
- 2.5 V内部基准电压源
- 内部上电复位
- 高速串行接口SPI
- 20引脚LFCSP封装
