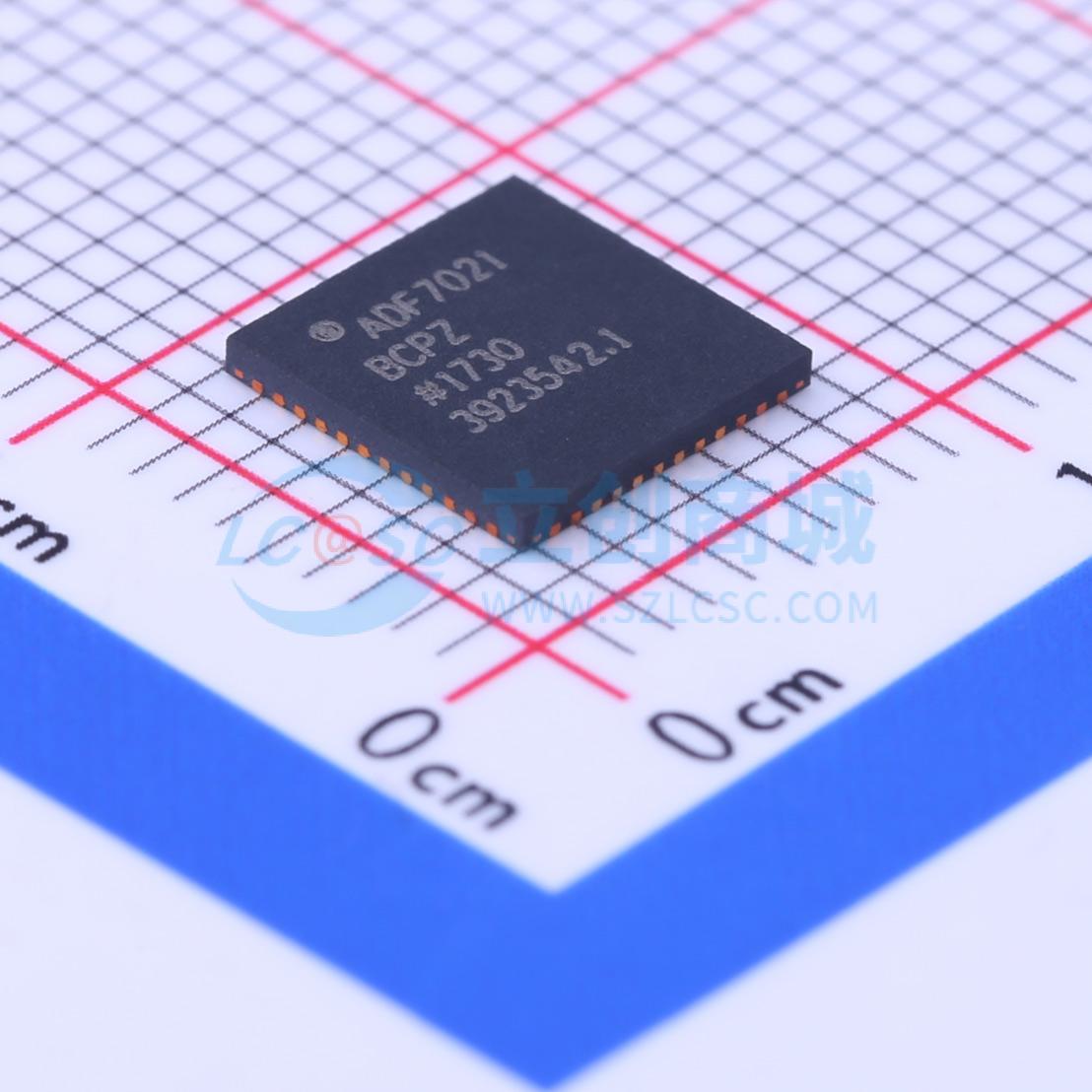

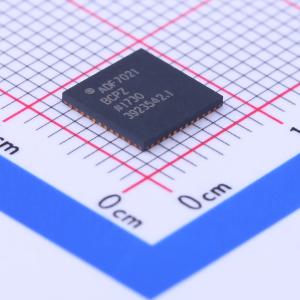

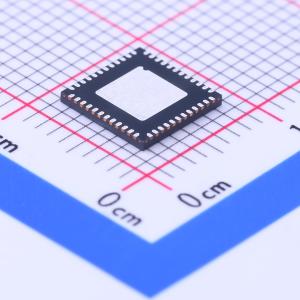

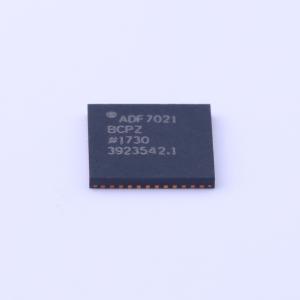

温馨提醒：图片仅供参考，商品以实物为准
ADF7021BCPZ-RL7
低功耗窄带收发器IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能窄带ISM收发器IC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADF7021BCPZ-RL7
- 商品编号
- C206881
- 商品封装
- QFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.272克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 862MHz~950MHz；80MHz~650MHz | |
| 接口类型 | SPI；UART | |
| 工作电压 | 2.3V~3.6V | |
| 应用领域 | ISM | |
| 输出功率 | 13dBm |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 32.82Kbps | |
| 发射电流 | 13.5mA | |
| 灵敏度 | -130dBm | |
| 接收电流 | 17.5mA | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 |
商品特性
- 低功耗、窄带收发器
- 使用双压控振荡器（VCO）的频段：80 MHz至650 MHz、862 MHz至950 MHz
- 调制方案：2FSK、3FSK、4FSK、MSK
- 频谱整形：高斯和升余弦滤波
- 支持的数据速率：0.05 kbps至32.8 kbps
- 电源电压：2.3 V至3.6 V
- 可编程输出功率：−16 dBm至+13 dBm，63级可调
- 自动功率放大器（PA）斜坡控制
- 接收器灵敏度：100 bps、2FSK时为−130 dBm；1 kbps、2FSK时为−122 dBm；25 kbps、升余弦2FSK时为−113 dBm
- 正在申请专利的片上镜像抑制校准
- 片上压控振荡器（VCO）和小数N分频锁相环（PLL）
- 片上7位模数转换器（ADC）和温度传感器
- 全自动频率控制环路（AFC）
- 数字接收信号强度指示（RSSI）
- 集成发射/接收（Tx/Rx）开关
- 掉电模式下漏电流为0.1 μA
应用领域
- 窄带标准：ETSI EN 300 220、FCC Part 15、FCC Part 90、FCC Part 95、ARIB STD-T67
- 低成本无线数据传输
- 远程控制/安全系统
- 无线计量
- 专用移动无线电
- 无线医疗遥测服务（WMTS）
- 无钥匙进入系统
- 家庭自动化
- 过程和建筑控制
- 寻呼机
