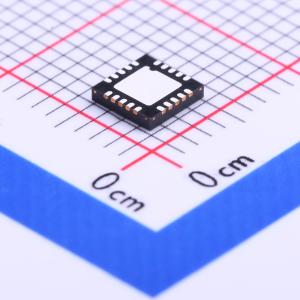

ADG1634BCPZ-REEL7

4.5 Ω RON，三路/四路SPDT ±5 V、+12 V、+5 V 和 +3.3 V 开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADG1634 是一款单片工业 CMOS (iCMOS) 模拟开关，包含四个独立可选的 SPDT 开关。
品牌名称: ADI(亚德诺)
商品型号: ADG1634BCPZ-REEL7
商品编号: C206808
商品封装: LFCSP-20(4x4)
包装方式: 编带
商品毛重: 1.1克(g)

商品参数

商品概述

ADG1633和ADG1634是单片工业级CMOS（iCMOS°）模拟开关，分别包含三个和四个可独立选择的单刀双掷（SPDT）开关。所有通道均具备先断后通的开关动作，可防止在切换通道时出现瞬间短路。ADG1633（LFCSP和TSSOP封装）和ADG1634（仅LFCSP封装）上的EN输入用于使能或禁用器件。禁用时，所有通道均断开。这些开关的超低导通电阻和导通电阻平坦度使其成为数据采集和增益切换应用的理想解决方案，在这些应用中，低失真至关重要。iCMOS结构确保了超低功耗，使这些器件非常适合便携式和电池供电的仪器。

商品特性

典型导通电阻4.5 Ω
导通电阻平坦度1 Ω
连续电流高达206 mA
双电源工作范围：±3.3 V至±8 V
单电源工作范围：3.3 V至16 V
无需VL电源
3 V逻辑兼容输入
轨到轨操作
ADG1633：16引脚TSSOP和16引脚、3 mm × 3 mm LFCSP封装
ADG1634：20引脚TSSOP和20引脚、4 mm × 4 mm LFCSP封装

应用领域

通信系统
医疗系统
音频信号路由
视频信号路由
自动测试设备
数据采集系统
电池供电系统
采样保持系统
继电器替代

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	4
	工作电压	3.3V~8V；-8V~-3.3V；3.3V~16V
	导通时间(ton)	38ns

	属性	参数值
	导通电阻(Ron)	4.5Ω
	关闭时间(toff)	152ns
	工作温度	-40℃~+125℃
	导通电容(Con)	57pF
	带宽	103MHz
