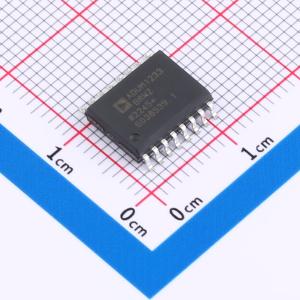

温馨提醒：图片仅供参考，商品以实物为准

ADUM1233BRWZ-RL

隔离式精密半桥驱动器，提供0.1 A输出

描述: 隔离式精密半桥驱动器，提供0.1A输出
品牌名称: ADI(亚德诺)
商品型号: ADUM1233BRWZ-RL
商品编号: C206595
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.76克(g)

商品参数

商品概述

ADuM1233是一款隔离式半桥栅极驱动器，采用iCoupler技术，提供独立且隔离的高端和低端输出。该隔离组件结合了高速CMOS和单片变压器技术，具备优于基于光耦合器解决方案的出色性能特性。通过避免使用LED和光电二极管，这款iCoupler栅极驱动器件能够提供光耦合器无法实现的精确时序特性。此外，还避免了与光耦合器LED相关的可靠性和性能稳定性问题。与采用高压电平转换方法的栅极驱动器相比，ADuM1233的优势在于输入与每个输出之间实现了真正的电流隔离。每个输出相对于输入可承受高达±700 VPEAK的电压，从而支持低端开关切换至负电压。高端和低端之间的差分电压可高达700 VPEAK。因此，ADuM1233能够在较宽的正或负开关电压范围内对IGBT/MOSFET配置的开关特性进行可靠控制。

商品特性

隔离的高端和低端输出
高端或低端相对于输入：±700 VPEAK
高端/低端差分：700 VPEAK
0.1 A峰值输出电流
高频工作：最高5 MHz
高共模瞬态抗扰度：>75 kV/μs
高温工作：105℃
宽体16引脚SOIC封装
符合安全和法规要求
符合UL 1577标准，1分钟2500 V rms UL认证
符合VDE标准，DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12，V10RM = 560 V峰值

应用领域

隔离式IGBT/MOSFET栅极驱动
等离子显示器
工业逆变器
开关电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	隔离式栅极驱动器
	驱动配置	半桥
	隔离电压(Vrms)	2500
	负载类型	IGBT；MOSFET
	通道数	2
	输入侧工作电压	4.5V~5.5V
	工作温度	-40℃~+105℃@(Ta)

	属性	参数值
	上升时间(tr)	25ns
	下降时间(tf)	25ns
	传播延迟 tpLH	160ns
	传播延迟 tpHL	160ns
	CMTI(kV/us)	75kV/us
	驱动侧工作电压	12V~18V
