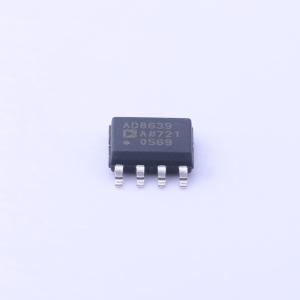

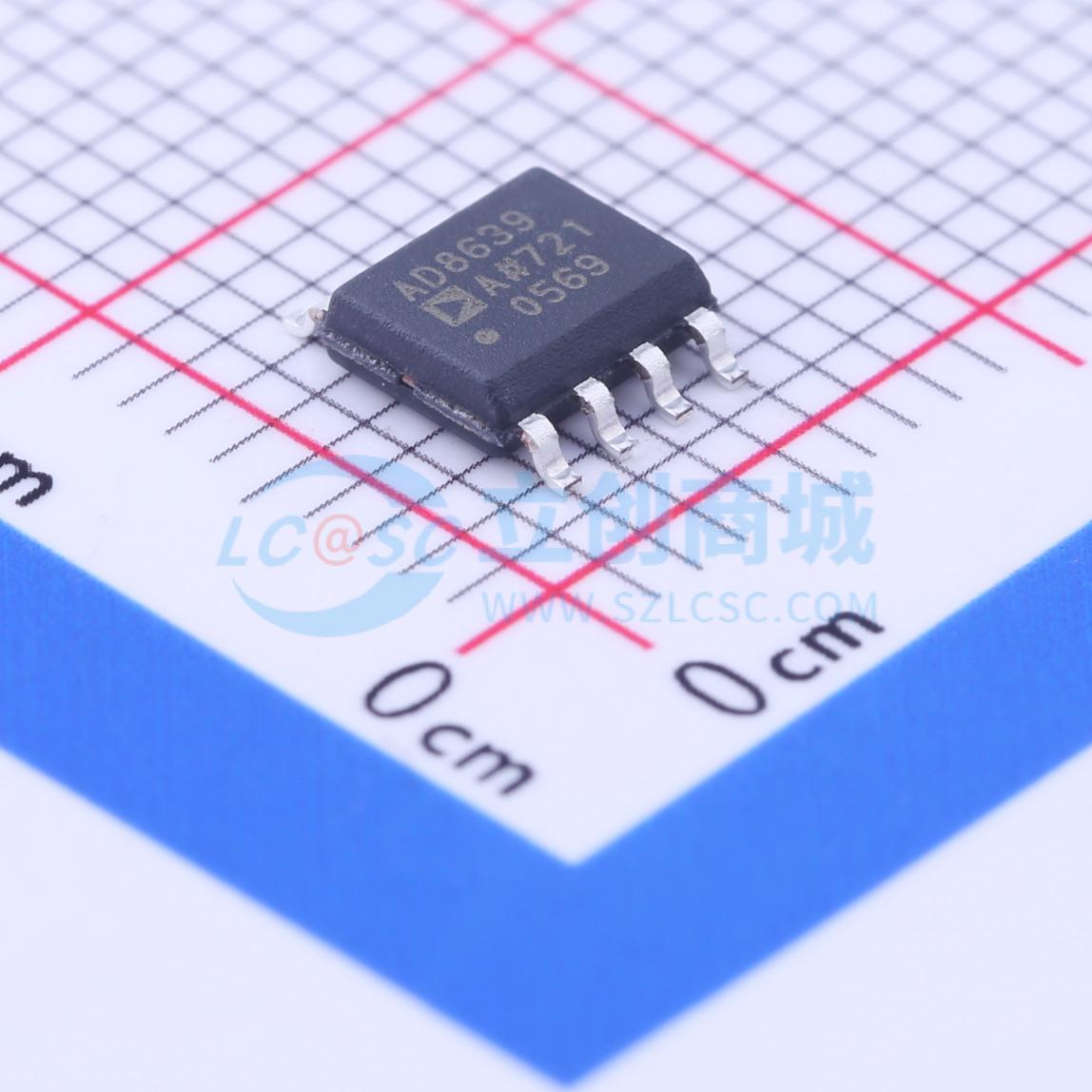

温馨提醒：图片仅供参考，商品以实物为准
AD8639ARZ-REEL7
16V自稳零、轨到轨输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 16V 自稳零、轨对轨输出运算放大器(双通道)
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8639ARZ-REEL7
- 商品编号
- C206597
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 1.5MHz | |
| 输入偏置电流(Ib) | 40pA | |
| 输入失调电压(Vos) | 9uV | |
| 共模抑制比(CMRR) | 142dB | |
| 压摆率(SR) | 2V/us | |
| 输出电流 | 19mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 60nV/℃ | |
| 静态电流(Iq) | 1.7mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 5V~16V | |
| 双电源(Vee ~ Vcc) | -8V~-2.5V；2.5V~8V | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 噪声密度(eN) | 60nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 150pA |
商品概述
AD8638/AD8639是单通道/双通道宽带宽、自稳零放大器，具有轨到轨输出摆幅和低噪声特性。这些放大器具有极低的失调、漂移和偏置电流。采用5V至16V单电源供电(或 ±2.5V 至 ±8V 双电源供电)。 AD8638/AD8639可提供以前只有昂贵的零漂移或斩波稳定放大器才具有的特性优势。这些自稳零放大器采用电路拓扑结构，将低成本与高精度、低噪声特性融于一体，无需外部电容。此外，AD8638/AD8639还大大降低了大多数斩波稳定放大器所具有的数字开关噪声。 AD8638/AD8639的典型失调电压仅 3μV，失调漂移为0.01μV/°C，噪声为 1.2 μV 峰峰值 [0.1 Hz 至 10 Hz)，因而非常适合不容许存在误差源的应用。这些器件在工作温度范围内的漂移接近零，对位置和压力传感器、医疗设备以及应变计放大器应用极为有利。许多系统都可以利用AD8638/AD8639提供的轨到轨输出摆幅来使信噪比(SNR)达到最大。 AD8638/AD8639工作在 -40°C 至 +125°C 的扩展工业温度范围。单通道AD8638提供5引脚SOT-23和8引脚SOIC两种小型封装。双通道AD8639提供8引脚MSOP、8引脚SOIC和8引脚LFCSP三种封装。
商品特性
- 低失调电压：9 μV(最大值)
- 失调漂移：0.04 μV/°C(最大值)
- 轨到轨输出摆幅
- 5 V至16 V单电源或 ±2.5 V 至 ±8 V 双电源供电
- 高增益：136 dB(典型值)
- 高共模抑制比(CMRR)：133 dB(典型值)
- 高电源抑制比(PSRR)：143 dB(典型值)
- 极低输入偏置电流：40 pA(最大值)
- 低电源电流：1.3 mA(最大值)
- 通过汽车应用认证
应用领域
- 压力和位置传感器
- 应变计放大器
- 医疗仪器
- 热电偶放大器
- 汽车传感器
- 精密基准电压源
- 精密电流检测
