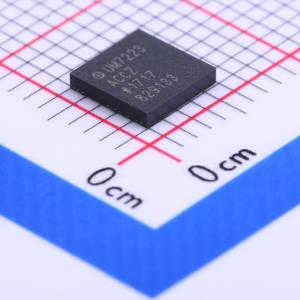

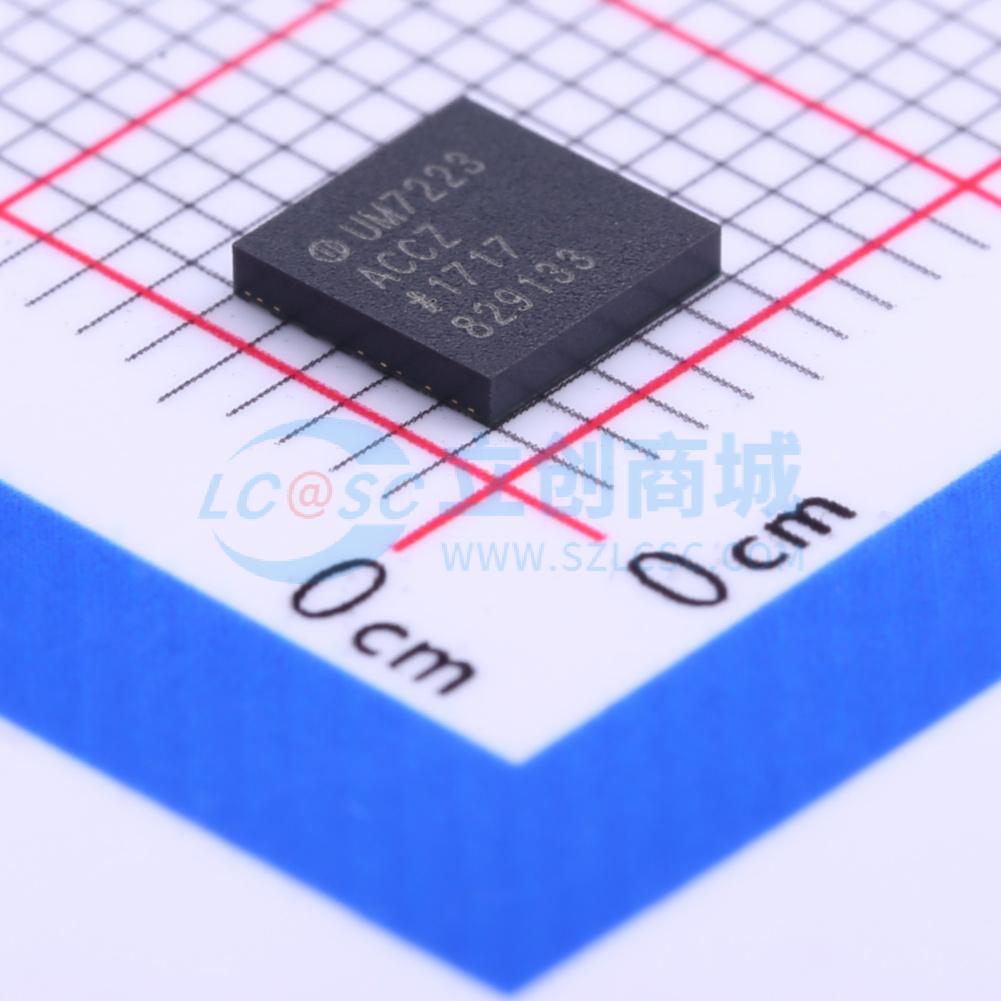

ADUM7223ACCZ-RL7

ADuM7223是一款4.0 A隔离式半桥栅极驱动器，采用iCoupler技术，提供独立且隔离的高端和低端输出。这些隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于脉冲变压器和非隔离栅极驱动器组合等替代器件的出色性能特征。通过在单封装内集成隔离器和驱动器，传播延迟最大值仅为64 ns，而通道间的传播偏斜最大值在12 V时仅为12 ns。 ADuM7223提供两个独立的隔离通道。ADuM7223采用3.0 V至5.5 V电源电压工作，可与低压系统兼容。输出电压为4.5 V至18 V宽范围，并提供3种输出电压版本。5 mm×5 mm、LGA封装提供565 V工作电压(输入至输出)，两个输出之间为700 V。 与采用高压电平转换方法的栅极驱动器相比，该栅极驱动器的输入与各输出之间具有真电流隔离优势。因此，该栅极驱动器可以在很宽的正或负切换电压范围内，可靠地控制IGBT/MOSFET配置的开关特性。

• 峰值输出电流：4.0 A
• 工作电压高端或低端相对于输入：565 V峰值，高端至低端差分：700 V峰值
• 高工作频率：1 MHz(最大值)
• 精密时序特性传播延迟：±64 ns(最大值)，通道间匹配：8.5 ns(最大值)
• 输入电压范围：3.0 V至5.5 V
• 4.5 V至18 V输出驱动
• UVLO电源：2.8 V VonT，A版本UVLO：VDD A = VDD B (VDD2)为4.1 V
• CMOS输入逻辑电平
• 高共模瞬变抗扰度：>25 kV/μs
• 工作结温高达：125℃
• 默认低电平输出
• 5 mm×5 mm 13引脚LGA封装

• 开关电源
• 隔离式IGBT/MOSFET栅极驱动器
• 工业逆变器
