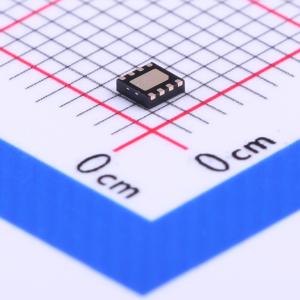

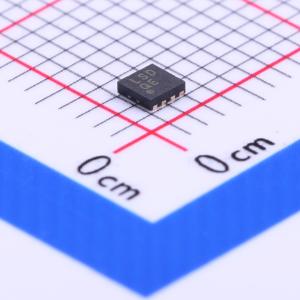

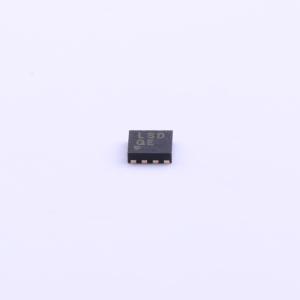

ADP7183ACPZN1.8-R7

ADP7183是一款互补金属氧化物半导体（CMOS）低压差（LDO）线性稳压器，工作电压范围为 -2.0 V至 -5.5 V，可提供高达 -300 mA的输出电流。这款LDO稳压器非常适合为工作电压从 -0.5 V至 -4.5 V的高性能模拟和混合信号电路进行稳压。ADP7183采用先进的专有架构，具备高电源抑制比（PSRR）和低噪声特性，搭配一个4.7 μF的小型陶瓷输出电容，就能实现出色的线性和负载瞬态响应。 ADP7183提供15种固定输出电压选项。以下电压有现货供应：-0.5 V、-1.0 V、-1.2 V、-1.5 V、-1.8 V、-2.0 V、-2.5 V、-3.0 V和 -3.3 V。 可通过特殊订单获取的其他电压包括 -0.8 V、-0.9 V、-1.3 V、-2.8 V、-4.2 V和 -4.5 V。此外，还有一款可调版本，通过外部反馈分压器，输出电压范围可从 -0.5 V至 -VIN + 0.5 V。 使能逻辑功能能够与正逻辑或负逻辑电平接口，具有极大的灵活性。 ADP7183稳压器的输出噪声为4 μV rms，与输出电压无关。ADP7183采用8引脚、2 mm×2 mm的LFCSP封装，不仅解决方案非常紧凑，而且对于在小尺寸、薄型占位面积下需要高达 -300 mA输出电流的应用，还能提供出色的热性能。

• 输入电压范围：-2.0 V至 -5.5 V
• 最大输出电流：-300 mA
• 固定输出电压选项：-0.5 V至 -4.5 V
• 可调输出范围：-0.5 V至 -VIN + 0.5 V
• 低输出噪声：在100 Hz至100 kHz范围内为4 μV rms
• 噪声频谱密度：在10 kHz至1 MHz范围内为20 nV/√Hz
• -300 mA负载下的电源抑制比（PSRR）：10 kHz时典型值为75 dB，100 kHz时典型值为62 dB，1 MHz时典型值为40 dB
• 低压差电压：IOUT = -300 mA时典型值为 -130 mV
• 初始输出电压精度（VOUT）：IOUT = -10 mA时为±0.5%
• 线性、负载和温度范围内的输出电压精度：±2.6%
• 工作电源电流（IGND）：无负载时典型值为 -0.6 mA
• 低关断电流：VIN = -5.5 V时典型值为 -2 μA
• 搭配4.7 μF小型陶瓷输入和输出电容可稳定工作
• 正或负使能逻辑
• 限流和热过载保护
• 8引脚、2 mm×2 mm LFCSP封装
• 由ADIsimPOWER电压调节器设计工具提供支持

• 对噪声敏感的应用稳压：模数转换器（ADC）、数模转换器（DAC）、精密放大器
• 通信和基础设施
• 医疗保健
• 工业和仪器仪表
