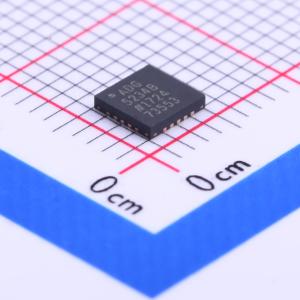

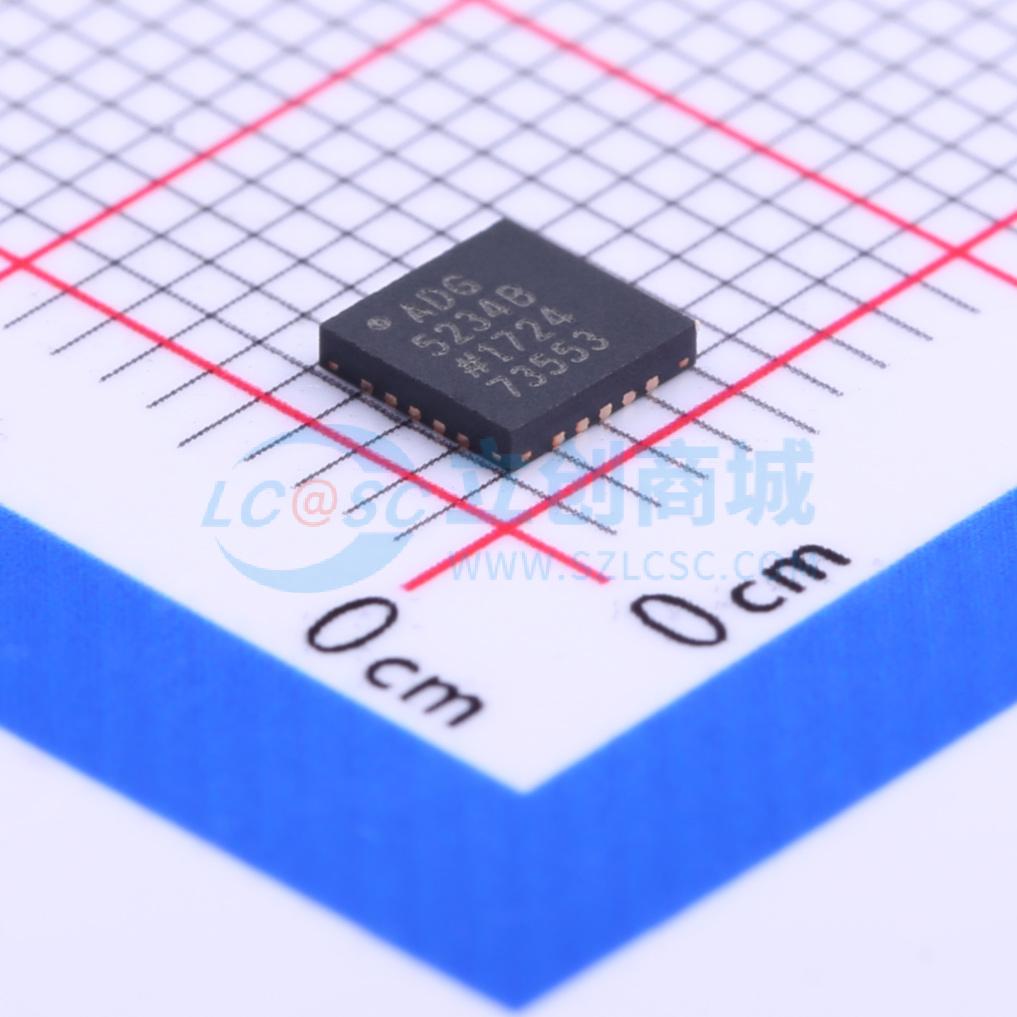

温馨提醒：图片仅供参考，商品以实物为准

ADG5234BCPZ-RL7

高压防闩锁型、四通道SPDT开关

品牌名称: ADI(亚德诺)
商品型号: ADG5234BCPZ-RL7
商品编号: C206762
商品封装: LFCSP-20(4x4)
包装方式: 编带
商品毛重: 1.1克(g)

商品参数

商品概述

ADG5233和ADG5234是单片工业CMOS模拟开关，分别包含三个和四个可独立选择的单刀双掷（SPDT）开关。所有通道均具备先断后通的开关动作，可防止切换通道时出现瞬间短路。ADG5233（LFCSP和TSSOP封装）上的EN输入用于使能或禁用该器件。禁用时，所有通道均关闭。这些开关的超低电容和电荷注入特性使其成为数据采集和采样保持应用的理想解决方案，此类应用需要低毛刺和快速稳定。快速开关速度与高信号带宽相结合，使这些器件适用于视频信号切换。

商品特性

抗闩锁
关断源电容2.8 pF
关断漏极电容9 pF
电荷注入0.4 pC
低导通电阻：典型值160 Ω
±98至±22 V双电源供电
9 V至40 V单电源供电
电源最大额定值488 V
在±15 V、±20 V、+12 V和+36 V条件下进行全面规格测试
VDD至V_SS模拟信号范围
人体模型（HBM）静电放电额定值：输入/输出端口到电源8 kV；输入/输出端口到输入/输出端口2 kV；所有其他引脚8 kV

应用领域

自动测试设备
数据采集
仪器仪表
音频和视频切换
通信系统

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(1500个/圆盘，最小起订量 1500 个)

个

起订量：1500 个1500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	4
	工作电压	9V~40V；-22V~-9V
	导通时间(ton)	125ns

	属性	参数值
	导通电阻(Ron)	160Ω
	关闭时间(toff)	125ns
	工作温度	-40℃~+125℃
	带宽	355MHz
