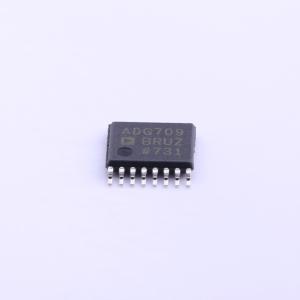

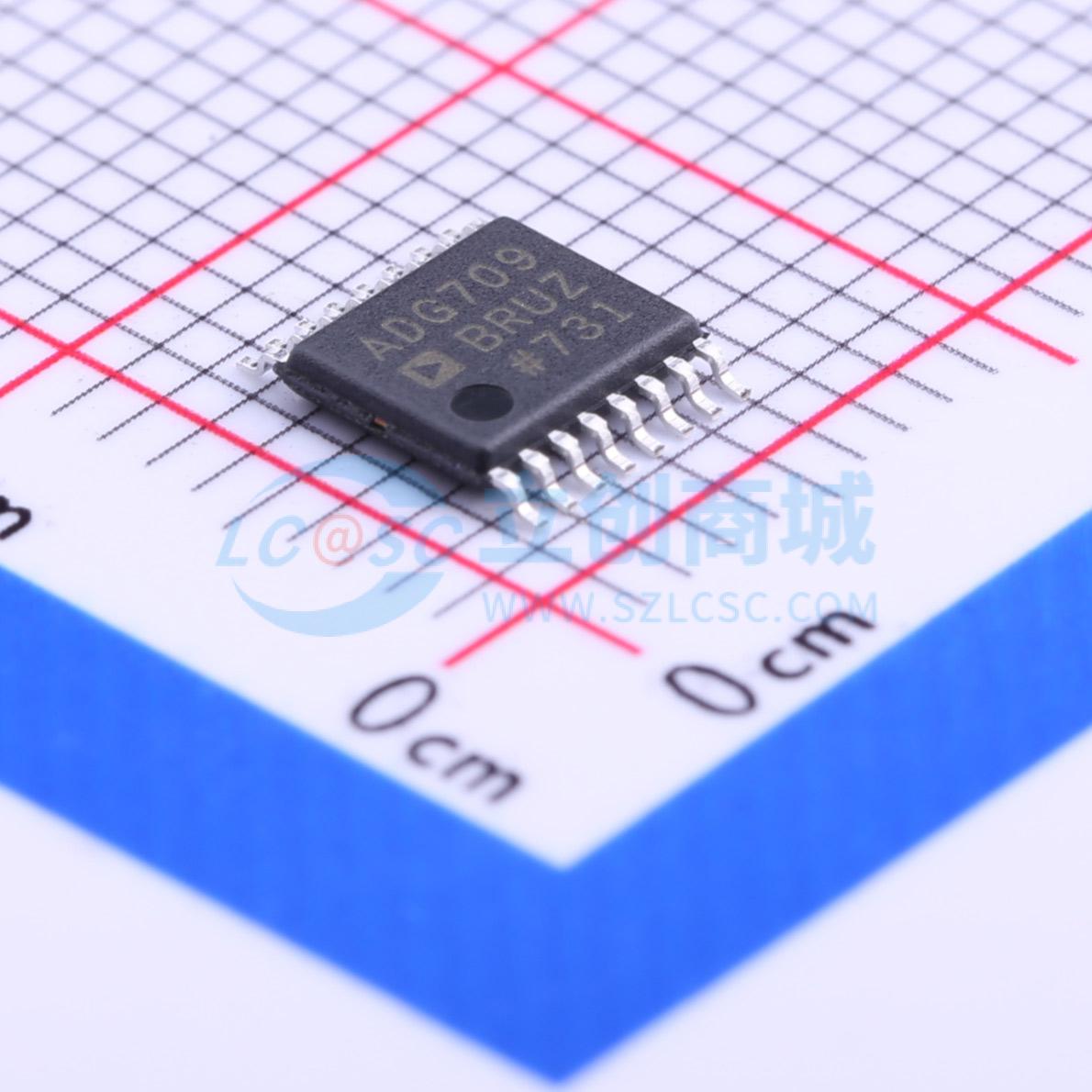

ADG709BRUZ-REEL7

低电压4/8通道多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1.8V至5.5V单电源或±2.5V双电源供电，3Ω导通电阻，100pA泄漏电流，14ns切换时间，8-to-1单端多路复用器和4-to-1差分多路复用器。
品牌名称: ADI(亚德诺)
商品型号: ADG709BRUZ-REEL7
商品编号: C206785
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

ADG708/ADG709是低电压CMOS模拟多路复用器，分别包含八个单通道和四个差分通道。ADG708根据3位二进制地址线A0、A1和A2的选择，将八个输入（S1至S8）中的一个切换到公共输出D。ADG709根据2位二进制地址线A0和A1的选择，将四个差分输入中的一个切换到公共差分输出。两种设备上都有一个EN输入用于启用或禁用设备。当禁用时，所有通道都会被关闭。

低功耗和1.8V至5.5V的工作电源范围使ADG708/ADG709非常适合电池供电的便携式仪器。所有通道都表现出先断后连的切换动作，防止在切换通道时瞬间短路。

这些开关采用增强型亚微米工艺设计，提供了低功耗的同时还具有高切换速度、非常低的导通电阻和漏电流。

导通电阻在几欧姆范围内，并且在开关之间紧密匹配，在整个信号范围内非常平坦。这些部件既可以作为多路复用器也可以作为解复用器使用，并且输入信号范围可以扩展到电源电压。

ADG708/ADG709提供16引脚TSSOP封装。

商品特性

1.8V 至 5.5V 单电源
±2.5V 双电源
3Ω 导通电阻
0.75Ω 导通电阻平坦度
100pA 漏电流
14ns 切换时间
单 8-to-1 多路复用器 ADG708
差分 4-to-1 多路复用器 ADG709
16 引脚 TSSOP 封装
低功耗
TTL/CMOS 兼容输入
适用于汽车应用

应用领域

数据采集系统
通信系统
继电器替代
音频和视频切换
电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	-
	工作电压	1.8V~5.5V；-2.5V~2.5V
	导通时间(ton)	14ns
	导通电阻(Ron)	3Ω

	属性	参数值
	关闭时间(toff)	7ns
	工作温度	-40℃~+125℃
	导通电容(Con)	48pF
	带宽	55MHz
	传播延迟(tpd)	14ns
