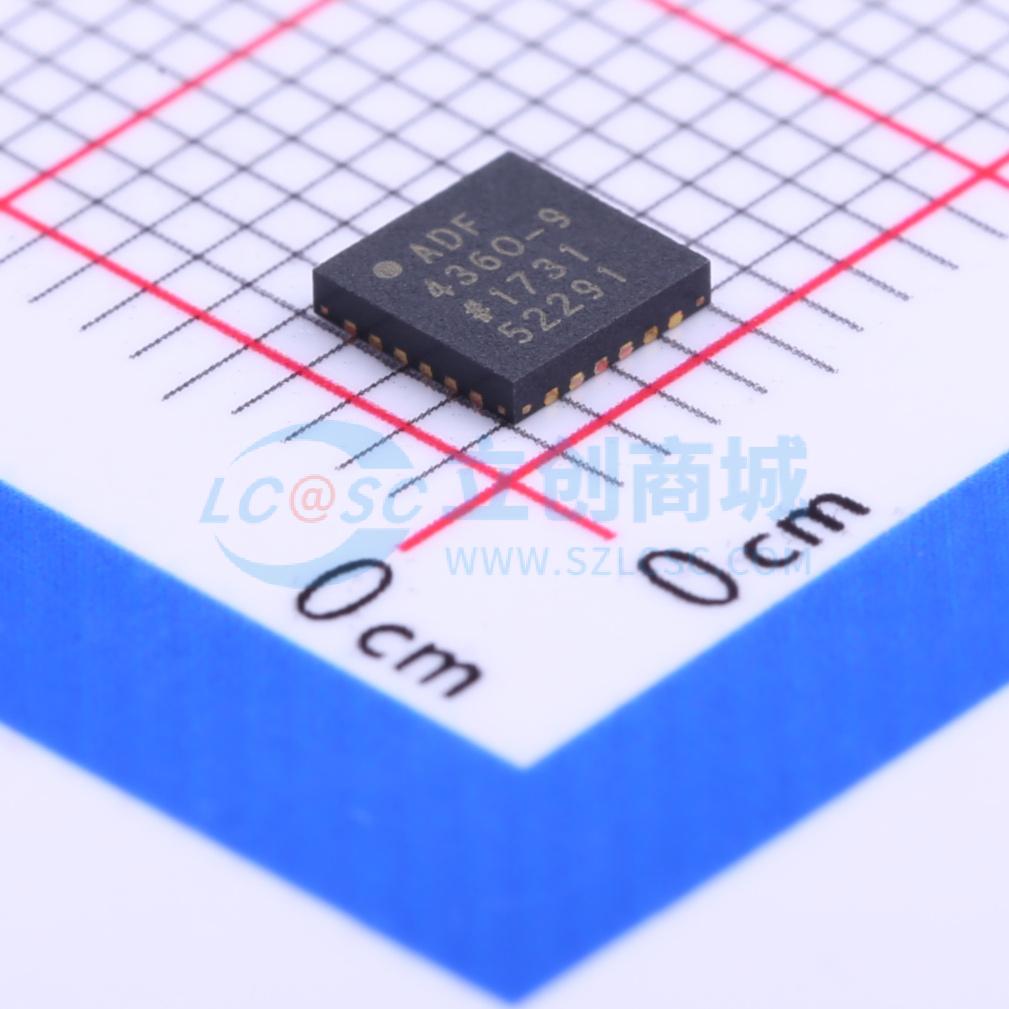

ADF4360-9BCPZRL7
集成VCO的时钟发生器PLL
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADF4360-9BCPZRL7
- 商品编号
- C206763
- 商品封装
- LFCSP-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.905克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 接口类型 | 三线式接口 | |
| 最大输出频率 | 400MHz | |
| 工作电压 | 3V~3.6V | |
| 输出通道数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 周期抖动 | - |
| 属性 | 参数值 | |
|---|---|---|
| 相邻周期抖动 | - | |
| 相位抖动 | - | |
| 相位偏移 | - | |
| 时钟/振荡器 | 外置 | |
| 输入电平 | TTL；CMOS | |
| 输出电平 | - | |
| 功能特性 | - |
商品概述
ADF4360 - 9是一款集成式整数N合成器和压控振荡器（VCO）。外部电感器可设置ADF4360 - 9的中心频率，使VCO的频率范围在65 MHz至400 MHz之间。 额外的分频级可对VCO信号进行分频。CMOS电平输出等效于VCO信号除以2至31之间的整数值。若需要，该分频后的信号可进一步二分频。 所有片上寄存器均通过简单的三线接口进行控制。该器件的电源电压范围为3.0 V至3.6 V，在不使用时可进入掉电模式。
商品特性
- 主输出频率范围：65 MHz至400 MHz
- 辅助分频比为2至31，输出频率范围为1.1 MHz至200 MHz
- 电源电压：3.0 V至3.6 V
- 与1.8 V逻辑兼容
- 整数N合成器
- 可编程输出功率电平
- 三线串行接口
- 数字锁定检测
- 软件掉电模式
应用领域
- 系统时钟生成
- 测试设备
- 无线局域网
- 有线电视设备
