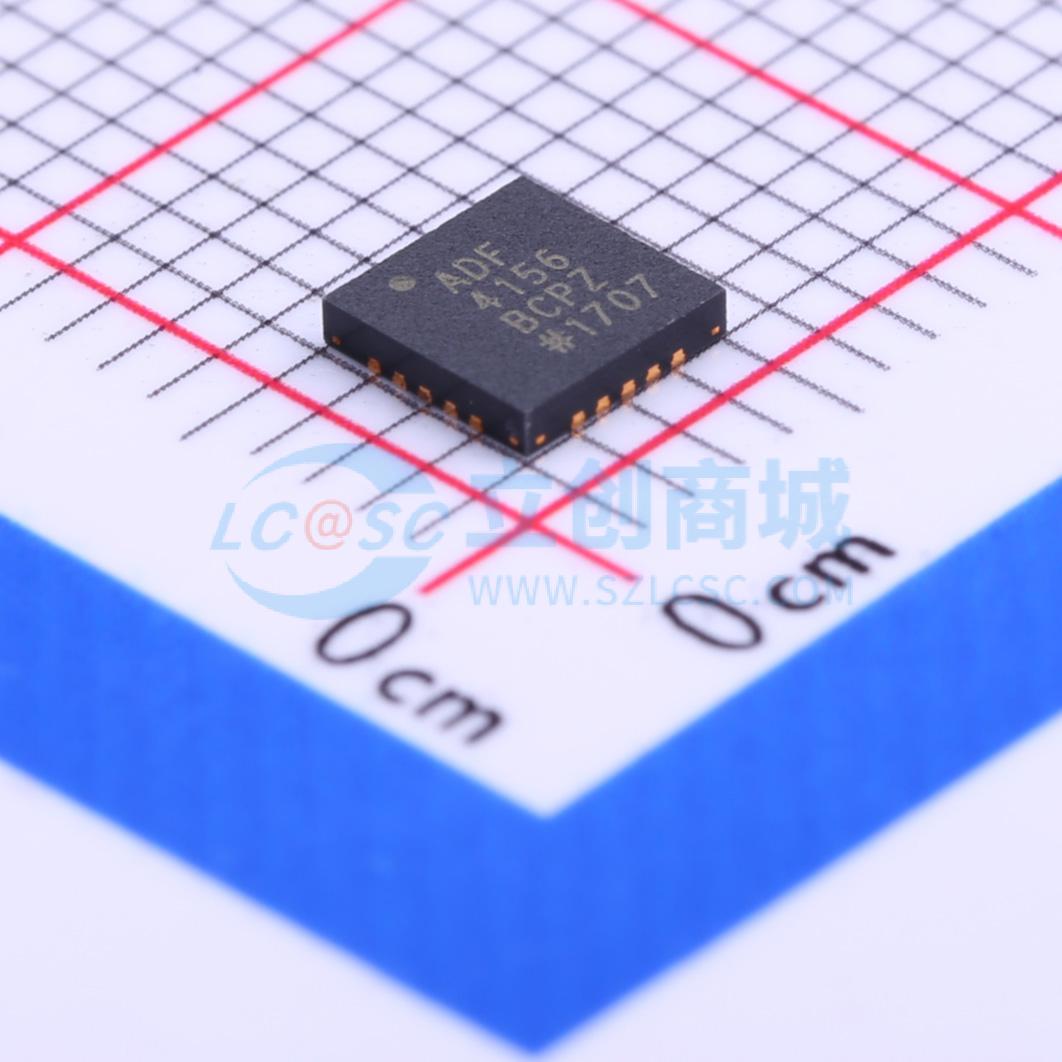

ADF4156BCPZ-RL7

6.2 GHz 小数N分频频率合成器

描述: 6.2GHz小数N分频频率合成器
品牌名称: ADI(亚德诺)
商品型号: ADF4156BCPZ-RL7
商品编号: C206775
商品封装: LFCSP-20(4x4)
包装方式: 编带
商品毛重: 1.1克(g)

商品参数

商品概述

ADF4156是一款6.2 GHz的小数N频率合成器，用于实现无线接收器和发射器上变频和下变频部分的本地振荡器。它由一个低噪声数字相位-频率检测器（PFD）、一个精密电荷泵和一个可编程参考分频器组成。有一个基于Σ - Δ的小数内插器，可实现可编程小数N分频。INT、FRAC和MOD寄存器定义了一个整体N分频器（N = (INT + (FRAC / MOD))）。对于需要输出与参考之间具有特定相位关系的应用，RF输出相位是可编程的。ADF4156还具有减少周期滑动的电路，可实现更快的锁定时间，而无需修改环路滤波器。所有片上寄存器均通过简单的三线接口进行控制。该器件的电源电压范围为2.7 V至3.3 V，在不使用时可进入掉电模式。

商品特性

RF带宽高达6.2 GHz
2.7 V至3.3 V电源供电
独立的Vp引脚可实现扩展调谐电压
可编程小数模数
可编程电荷泵电流
三线串行接口
数字锁定检测
掉电模式
引脚与ADF4110/ADF4111/ADF4112/ADF4113、ADF4106、ADF4153和ADF4154频率合成器兼容
可编程RF输出相位
可使用ADIsimPLL进行环路滤波器设计
减少周期滑动以实现更快的锁定时间

应用领域

有线电视设备
移动无线电基站（WiMAX、GSM、PCS、DCS、SuperCell 3G、CDMA、WCDMA）
无线手持设备（GSM、PCS、DCS、CDMA、WCDMA）
无线局域网、专用移动无线电
通信测试设备

数据手册PDF

放大查看下载PDF

交货周期

订货5-7个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	三线式接口
	最大输出频率	6.2GHz

	属性	参数值
	工作电压	2.7V~3.3V
	输出通道数	1
	工作温度	-40℃~+85℃
