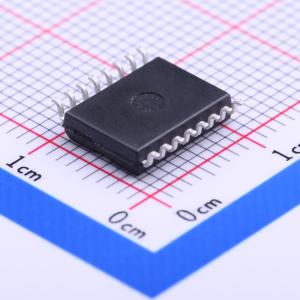

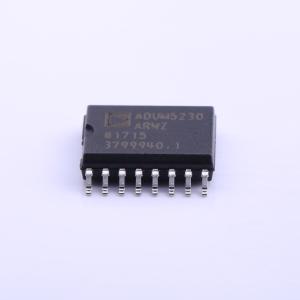

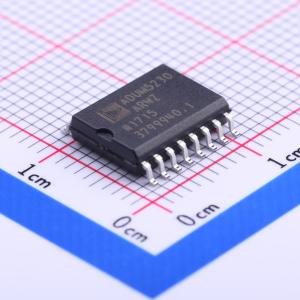

温馨提醒：图片仅供参考，商品以实物为准

ADUM5230ARWZ-RL

隔离半桥驱动器集成高压侧电源

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 隔离半桥驱动器，集成高端电源
品牌名称: ADI(亚德诺)
商品型号: ADUM5230ARWZ-RL
商品编号: C206739
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.836克(g)

商品参数

商品概述

ADuM5230是一款隔离式半桥栅极驱动器，采用iCoupler技术，提供独立且隔离的高端和低端输出。该隔离组件结合了CMOS和微变压器技术，包含一个集成的直流-直流转换器，可提供隔离的高端电源。这消除了与自举电路等外部电源配置相关的成本、空间和性能难题。这种高端隔离电源不仅为ADuM5230的高端输出供电，还为与ADuM5230配合使用的任何外部缓冲电路供电。与采用高压电平转换方法的栅极驱动器相比，ADuM5230的优势在于输入与每个输出之间实现了真正的电流隔离。每个输出相对于输入的工作电压最高可达±700 V_P，从而支持低端开关至负电压。高端和低端之间的差分电压最高可达700 V_P。

商品特性

集成的隔离式高端电源
二次侧功率为150 mW
隔离的高端和低端输出
输出源电流为100 mA，输出灌电流为300 mA
高共模瞬态抗扰度：>25 kV/μs
高温工作：105℃
功率电平可调
宽体16引脚SOIC封装
安全和法规认证 UL认证：根据UL1577标准，1分钟2500 V rms
符合汽车应用要求

应用领域

MOSFET/IGBT栅极驱动
汽车
电机驱动
电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	隔离式栅极驱动器
	驱动配置	半桥
	隔离电压(Vrms)	2500
	通道数	2
	输入侧工作电压	4.5V~5.5V
	拉电流(IOH)	100mA

	属性	参数值
	灌电流(IOL)	300mA
	工作温度	-40℃~+105℃@(Ta)
	上升时间(tr)	25ns
	下降时间(tf)	10ns
	CMTI(kV/us)	25kV/us
	驱动侧工作电压	12V~18.5V
