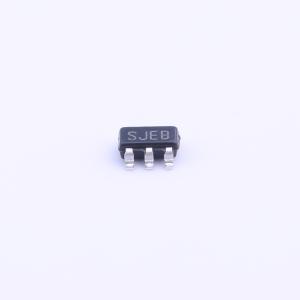

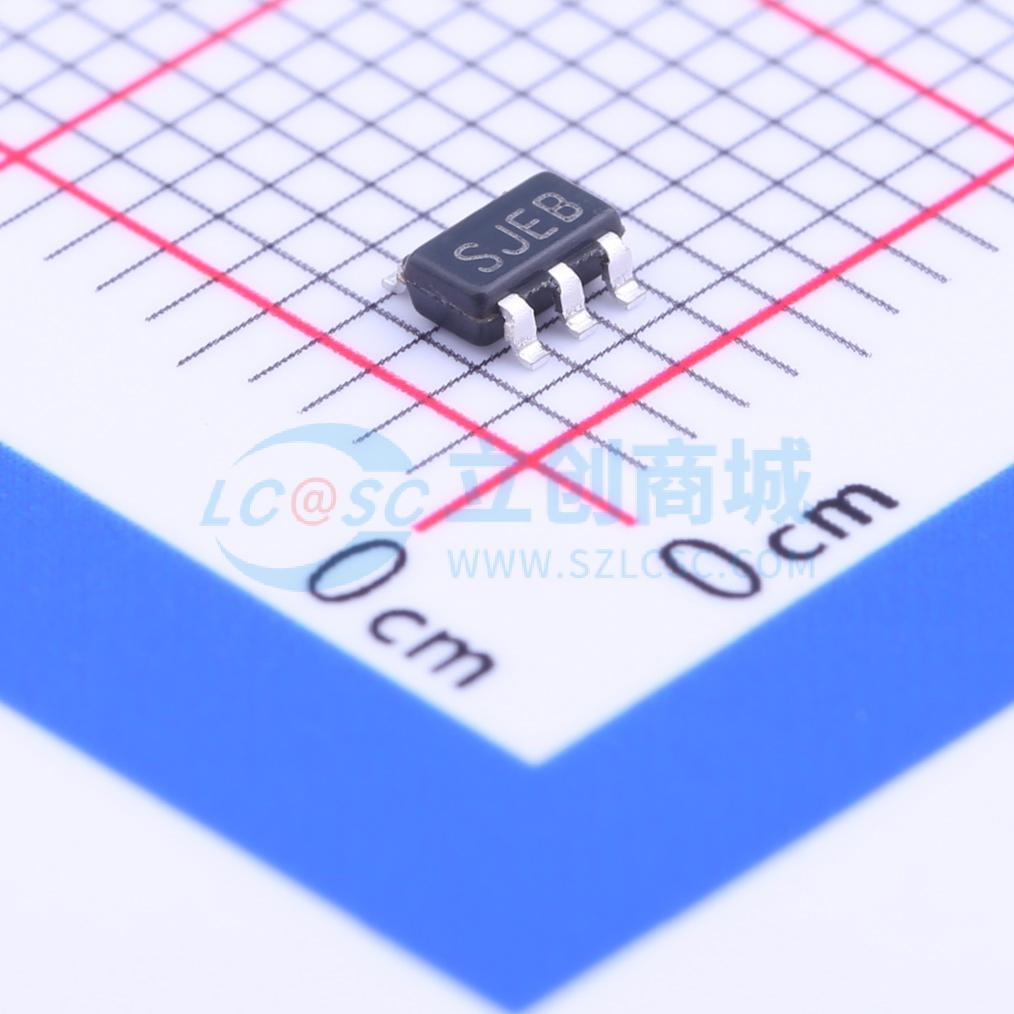

LM3671MF-3.3/NOPB

2 MHz、600 mA降压型DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3671 2MHz、600mA 降压直流/直流转换器
品牌名称: TI(德州仪器)
商品型号: LM3671MF-3.3/NOPB
商品编号: C201586
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

LM3671降压型DC-DC转换器经过优化，可由单节锂离子电池和2.7 V至5.5 V的输入电压轨为低压电路供电。在整个输入电压范围内，它可提供高达600 mA的负载电流。该器件提供多种不同的固定电压输出选项，以及输出电压范围为1.1 V至3.3 V的可调版本。

该器件为手机和类似便携式系统提供卓越的特性和性能。PWM低噪声模式和PFM低电流模式之间的自动智能切换可改善系统控制。在PWM模式下，器件以2 MHz（典型值）的固定频率运行。迟滞PFM模式通过在轻载和待机操作期间将静态电流降至16 μA（典型值）来延长电池寿命。内部同步整流在PWM模式运行期间可实现高效率。在关断模式下，器件关闭，将电池消耗降至0.01 μA（典型值）。

2 MHz（典型值）的高开关频率允许使用小型表面贴装元件。仅需三个外部表面贴装元件，即一个电感器和两个陶瓷电容器。

商品特性

LM3671-Q1符合汽车应用要求
通过AEC Q100认证，结果如下：器件温度等级1：环境工作温度范围为-40℃至+125℃
典型静态电流为16 μA
最大负载能力为600 mA
PWM固定开关频率为2 MHz（典型值）
自动PFM - PWM模式切换
内部同步整流，效率高
内部软启动
典型关断电流为0.01 μA
可由单节锂离子电池供电
仅需三个小型表面贴装外部元件（一个电感器、两个陶瓷电容器）
过流和热关断保护
提供固定输出电压版本和可调版本

应用领域

手机
个人数字助理（PDA）
MP3播放器
无线局域网（W - LAN）
便携式仪器
数码相机
便携式硬盘驱动器
汽车
便携式医疗设备
手持式交易终端
无线家庭自动化设备

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交36单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	3.3V
	输出电流	600mA
	开关频率	2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	16uA
	开关管(内置/外置)	内置
	输出类型	固定
