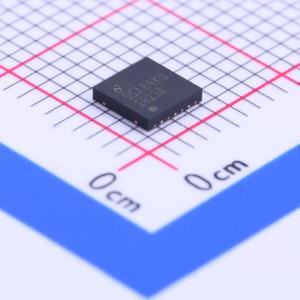

LM2623ALD/NOPB

通用、基于门控振荡器的DC-DC升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2623 0.8V 至 14V 输入电压、2A 负载电流、升压直流/直流
品牌名称: TI(德州仪器)
商品型号: LM2623ALD/NOPB
商品编号: C201607
商品封装: WSON-14-EP(4x4)
包装方式: 编带
商品毛重: 1.3克(g)

商品参数

商品概述

LM2623是一款高效、通用的升压型DC-DC开关稳压器，适用于电池供电和低输入电压系统。它能接受0.8 V至14 V的输入电压，并将其转换为1.24 V至14 V的稳压输出电压。使用LM2623可实现高达90%的效率。

为适应多种应用，LM2623允许设计人员调整输出电压、工作频率（300 KHz至2 MHz）和占空比（17%至90%），以优化器件性能。所选值可以固定，也可以随电池电压或输入输出电压比而变化。LM2623采用非常简单的开/关调节模式，可在较宽的工作范围内实现高效率和稳定运行。当达到调节极限时，它通常通过跳过开关周期来进行调节（脉冲频率调制）。

商品特性

在极宽的负载范围内具有良好的效率
高达2 MHz开关频率时输出电压纹波极低
工作电压范围为0.8 V至14 V
启动电压为1.1 V
输出电压可调，范围为1.24 V至14 V
低输出电压时负载电流可达2 A
内部MOSFET导通电阻为0.17 Ω
稳压器效率高达90%
典型工作电流为80 μA（流入电源VDD引脚）
关断时确保电源电流小于2.5 μA
采用小型8引脚VSSOP封装（标准8引脚SOIC封装尺寸的一半）；封装高度为1.09 mm
可选4 mmx4 mm热增强型WSON封装

应用领域

相机、寻呼机和手机
个人数字助理（PDA）、掌上电脑、GPS设备
白光LED驱动、TFT或扫描式LCD
闪存编程
手持仪器
1、2、3或4节碱性电池系统
1、2或3节锂离子电池系统

优惠活动

4.9折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	800mV~14V
	输出电压	1.24V~14V
	输出电流	2.2A
	开关频率	2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	80uA
	开关管(内置/外置)	内置
	输出类型	可调
