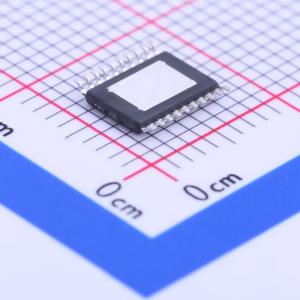

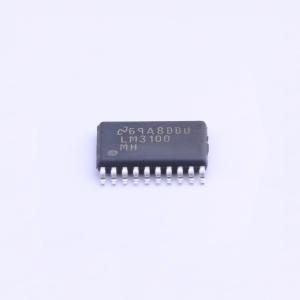

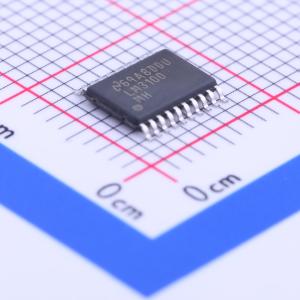

温馨提醒：图片仅供参考，商品以实物为准

LM3100MH/NOPB

LM3100同步1MHz1.5A降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3100同步整流降压转换器采用了可实现高效经济的降压稳压器所需的全部功能,能够为负载提供1.5A电流和低至0.8V的电压。双40VN通道同步MOSFET开关使用的外部组件较少,从而降低了复杂性,最大程度减少了布板空间。LM3100专为与陶瓷及其他极低ESR输出电容器出色配合而设计。恒定导通时间(COT)调节机制无需环路补偿,从而实现快速负载瞬态响应,并简化电路实现。与其他大多数COT稳压器不同,此款稳压器采用独特的设计,无需依赖ESR输出电容器也可实现稳定性。由于输入电压和导通时间之间的反比关系,线路和负载变化时,运行频率几乎保持恒定。通过外部编程,运行频率可高达1MHz。保护功能采用了Vcc欠压锁定、热关断和栅极驱动欠压锁定。此器件采用热增强型HTSSOP-20封装。
品牌名称: TI(德州仪器)
商品型号: LM3100MH/NOPB
商品编号: C201672
商品封装: HTSSOP-20-EP
包装方式: 管装
商品毛重: 0.208克(g)

商品参数

商品概述

LM3100同步整流降压转换器采用了可实现高效经济的降压稳压器所需的全部功能，能够为负载提供1.5A电流和低至0.8V的电压。双40V N通道同步MOSFET开关使用的外部组件较少，从而降低了复杂性，最大程度减少了布板空间。LM3100专为与陶瓷及其他极低的ESR输出电容器出色配合而设计。恒定导通时间(COT)调节机制无需环路补偿，从而实现快速负载瞬态响应，并简化电路实现。与其他大多数COT稳压器不同，此款稳压器采用独特的设计，无需依赖ESR输出电容器也可实现稳定性。由于输入电压和导通时间之间的反比关系，线路和负载变化时，运行频率几乎保持恒定。通过外部编程，运行频率可高达1MHz。保护功能采用了VCC欠压锁定、热关断和栅极驱动欠压锁定。此器件采用热增强型HTSSOP - 20封装。

商品特性

输入电压范围：4.5V至36V
1.5A输出电流
0.8V，±1.5%基准
集成40V双N通道同步开关
组件数量少，解决方案尺寸小
无需环路补偿
超快瞬态响应
可在使用陶瓷电容和其他低ESR电容器时保持稳定
可编程开关频率高达1MHz
启动时最大占空比受限
谷值电流限值
精密内部基准，可调节输出电压低至0.8V
热关断
耐热增强型带散热片薄型小外形尺寸封装(HTSSOP)-20封装

应用领域

5VDC、12VDC、24VDC、12VAC和24VAC系统
嵌入式系统
工业控制
汽车远程信息处理和车身电子装置
负载点稳压器
存储系统
宽带基础设施
直接对2/3/4节锂电池系统进行降压转换

优惠活动

购买数量

(73个/管，最小起订量 1 个)

个

起订量：1 个73个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	-
	输出电流	1.5A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
