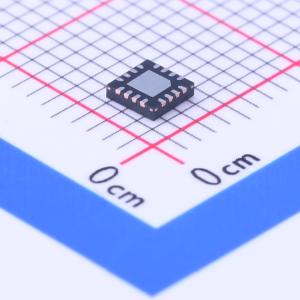

TPS54719RTER
2.95V至6V输入，7A异步降压转换器
- 描述
- TPS54719 是一款 6V 输入、7A 输出的异步降压转换器,具有两个集成的 MOSFET,支持 200kHz 至 2MHz 的开关频率。该器件集成了启动电容二极管,减少了外部元件数量,同时通过电流模式控制降低了电感器的尺寸。它采用 3mm x 3mm 热增强 QFN 封装,提供 ±1.5% 的电压基准精度。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54719RTER
- 商品编号
- C202185
- 商品封装
- WQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.95V~6V | |
| 输出电压 | 600mV~4.5V | |
| 输出电流 | 7A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54719器件是一款功能齐全的6V、7A同步降压电流模式转换器，集成了两个MOSFET。
商品特性
- 两个30mΩ（典型值）MOSFET，在7A负载下实现高效率
- 200kHz至2MHz开关频率
- 0.6V ± 1.5%的电压基准，全温度范围适用
- 可调节软启动/排序
- 欠压和过压电源正常输出
- 低工作和关断静态电流
- 可安全启动至预偏置输出
- 逐周期电流限制、热保护和频率折返保护
- -40℃至140℃工作结温范围
- 热增强型3mmx3mm 16引脚QFN封装
应用领域
- 低电压、高密度电源系统
- 高性能DSP、FPGA、ASIC和微处理器的负载点稳压
- 宽带、网络和光通信基础设施
