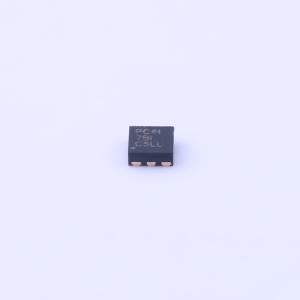

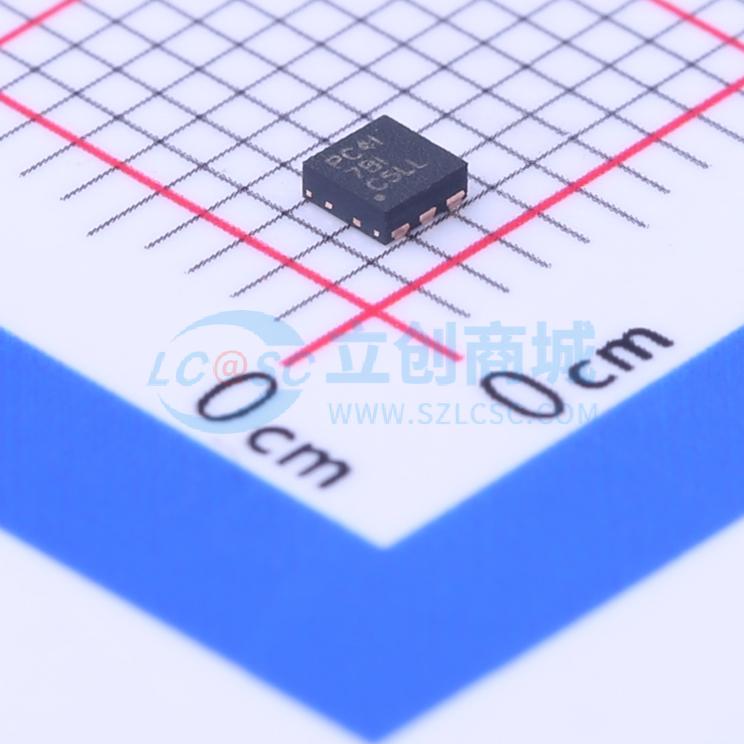

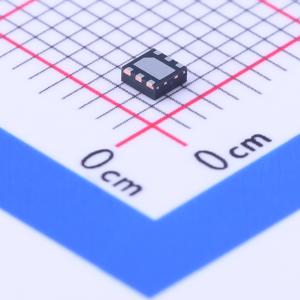

TPS61291DRVT

低静态电流升压转换器

描述: TPS61291是一款低静态电流升压转换器,具有旁路模式。在旁路模式下,静态电流仅为15nA。该设备支持3.3V、3V和2.5V的可选输出电压。输入电压范围为0.9V到5V,最大输出电流为200mA。该设备采用6引脚SON封装,适用于低功耗应用,如计量、远程控制和家庭安全系统。
品牌名称: TI(德州仪器)
商品型号: TPS61291DRVT
商品编号: C202210
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

TPS61291是一款升压转换器，其输出电压可通过引脚选择，并集成了旁路模式。在旁路模式下，该器件为输入到系统提供直接通路，允许像MSP430这样的低功耗微控制器（MCU）直接由单节3V锂二氧化锰（Li - MnO₂）电池或两节碱性电池供电。在旁路模式下，用于升压模式操作的集成反馈分压网络与输出断开，静态电流消耗降至仅15nA（典型值）。在升压模式下，当输入电压（VIN）为1.8V，输出电压（VOUT）为3.3V时，该器件可提供最小200mA的输出电流。升压模式用于需要稳压电源且无法直接由输入源供电的系统组件。该升压转换器基于电流模式控制器，采用同步整流以实现最高效率，典型情况下从输出端消耗5.7μA电流。在升压转换器启动期间，会读取VSEL引脚，集成反馈网络会将输出电压设置为2.5V、3V或3.3V。旁路模式或升压模式操作由系统通过EN/BYP引脚控制。该器件集成了增强型旁路模式控制功能，可防止升压模式操作期间存储在输出电容中的电荷回流到输入端并给电池充电。该器件采用小型6引脚SON封装（DRV），尺寸为2.0mmx2.0mmx0.75mm。

商品特性

输入电压范围：0.9V至5V；20mA负载下的启动电压为1.5V
引脚可选输出电压：3.3V、3V、2.5V
旁路模式下典型静态电流为15nA
升压模式下典型静态电流为5.7μA
从VIN到VOUT的旁路开关：当VOUT = 3.3V、VIN = 1.8V时，ΔIOUT > 200mA
内部反馈分压网络断开（旁路模式）
受控旁路转换可防止电流反向流入电池
轻载时的省电模式
过温保护
冗余过压保护
小型2mmx2mm 6引脚SON封装

应用领域

计量（燃气、水、智能电表）
遥控器
家庭安全/家庭自动化
单节3V锂二氧化锰或两节1.5V碱性电池供电的应用

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	900mV~5V
	输出电压	3V；2.5V；3.3V
	输出电流	700mA
	开关频率	-
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
