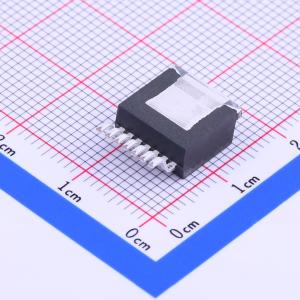

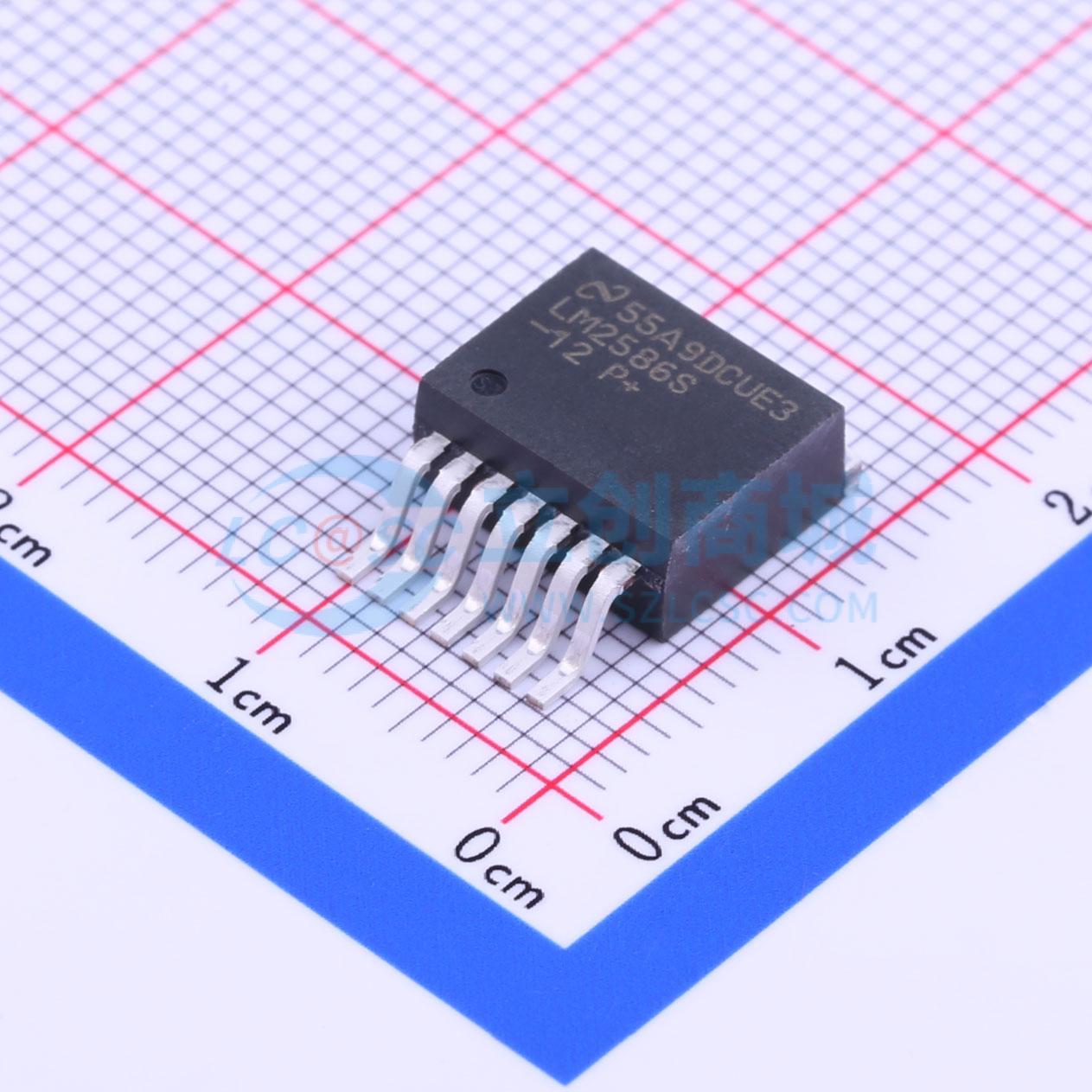

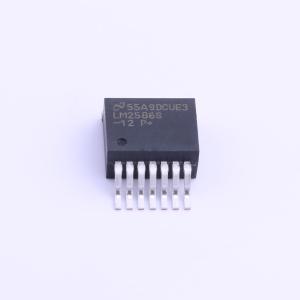

温馨提醒：图片仅供参考，商品以实物为准

LM2586S-12/NOPB

3A反激式稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2586是一款单片集成电路,专为反激式、升压和前向转换器应用设计。它需要少量外部组件,成本效益高,使用简单。该系列包括四种不同的输出电压版本:3.3V、5.0V、12V和可调。内置3.0A NPN开关,最大耐压65V。输入电压范围为4V至40V,开关频率可调,范围为100kHz至200kHz。具备外部关断功能,关断模式下静态电流小于60μA。还包括软启动功能,减少启动时的浪涌电流。
品牌名称: TI(德州仪器)
商品型号: LM2586S-12/NOPB
商品编号: C205916
商品封装: TO-263-7
包装方式: 管装
商品毛重: 1.95克(g)

商品参数

商品概述

LM2586系列稳压器是专门为反激式、升压（Boost）和正激式转换器应用设计的单片集成电路。该器件有4种不同的输出电压版本：3.3V、5.0V、12V和可调版本。这些稳压器所需的外部元件数量最少，性价比高且易于使用。功率开关是一个3.0A的NPN器件，可承受65V电压。电流和热限制电路以及欠压锁定电路可保护功率开关。该集成电路包含一个可调频率振荡器，其频率最高可设置为200 kHz。该振荡器还可以与其他设备同步，以便多个设备可以在相同的开关频率下工作。其他特性包括软启动模式，用于减少启动期间的浪涌电流；电流模式控制，用于改善对输入电压和输出负载瞬变的抑制能力以及逐周期电流限制。该器件还设有一个关断引脚，可从外部将其关闭。在指定的输入电压和输出负载条件下，电源系统可确保输出电压容差为±4%。

商品特性

所需外部元件少
有标准电感和变压器系列
NPN输出开关，3.0A，可承受65V电压
宽输入电压范围：4V至40V
可调开关频率：100 kHz至200 kHz
具备外部关断功能
关断时电流小于60 μA
频率同步功能
电流模式操作，可改善瞬态响应、线性调整率和电流限制
内部软启动功能可减少启动期间的浪涌电流
输出晶体管受电流限制、欠压锁定和热关断保护
在不同线路和负载条件下，系统输出电压最大容差为±4%

应用领域

反激式稳压器
正激式转换器
多输出稳压器
简易升压稳压器

优惠活动

购买数量

(45个/管，最小起订量 1 个)

个

起订量：1 个45个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	4V~40V
	输出电压	12V
	输出电流	3A
	开关频率	200kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；正激式；反激式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
