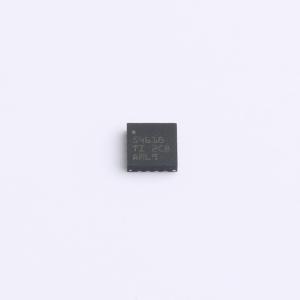

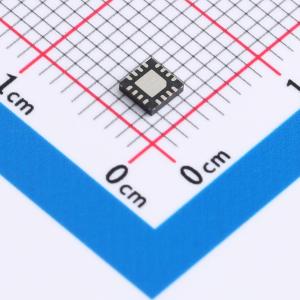

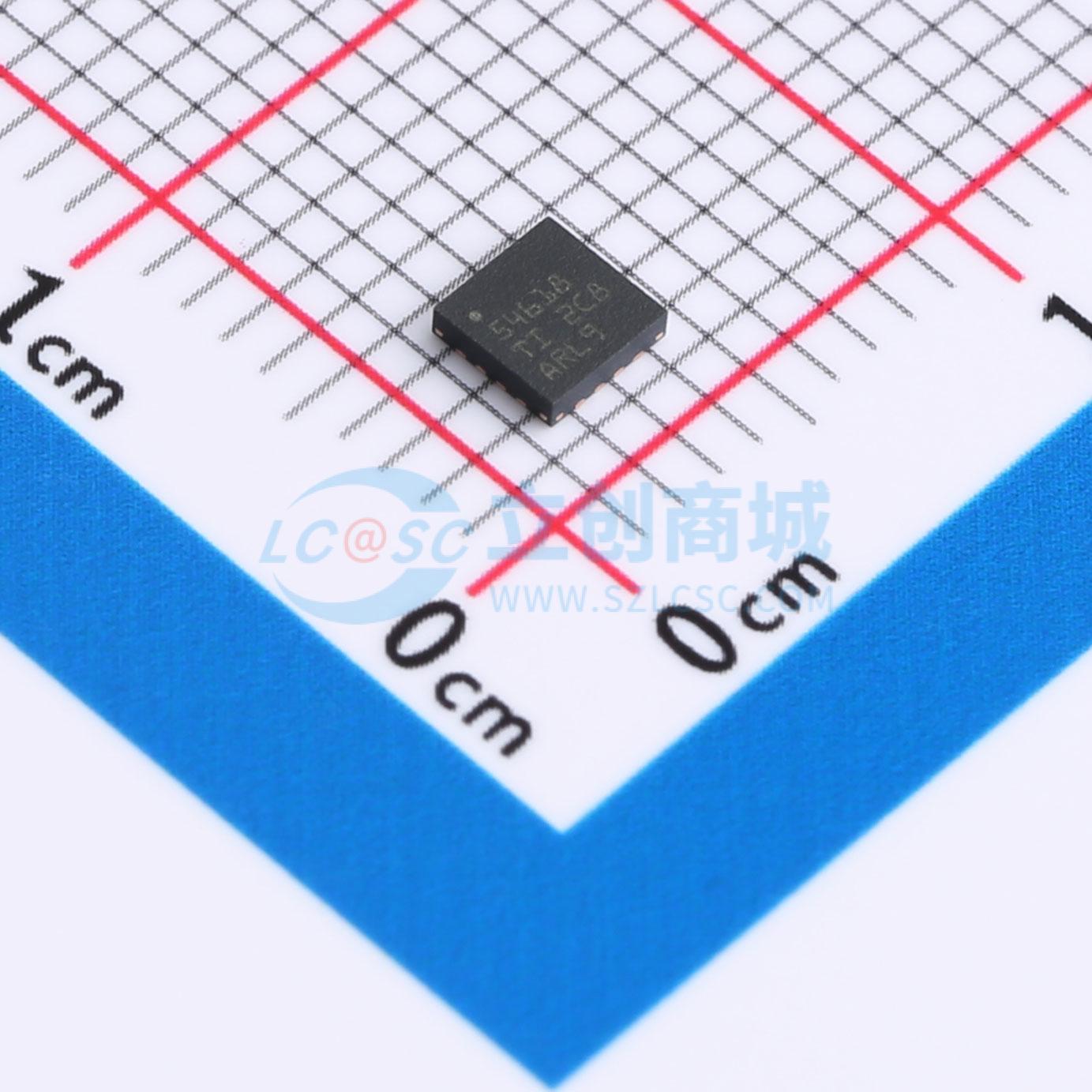

TPS54618RTET

6V、6A、同步降压SWIFTTM转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54618是一款具有两个集成MOSFET的全功能6V、6A、同步降压电流模式转换器。它通过实施电流模式控制减少外部组件数量,通过启用高达2MHz的开关频率减小电感器尺寸,并借助小型3mm×3mm热增强型WQFN封装尽量减小IC封装尺寸,从而实现小型设计。它具有±1%电压基准、可调缓启动和排序、欠压(UV)和过压(OV)电源正常输出等功能。
品牌名称: TI(德州仪器)
商品型号: TPS54618RTET
商品编号: C206042
商品封装: WQFN-16(3x3)
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

TPS54618 器件是一款具有两个集成MOSFET的全功能6V、6A、同步降压电流模式转换器。 TPS54618 集成了MOSFET，通过实施电流模式控制来减少外部组件数量、通过启用高达2MHz的开关频率来减小电感器尺寸，并借助小型3mm×3mm热增强型WQFN封装尽量减小IC封装尺寸，从而实现小型设计。 TPS54618 可在工作温度范围内为各种负载提供具有±1%精确电压基准(VREF)的准确调节。通过集成12mΩ MOSFET和515μA（典型值）的电源电流，最大限度提升效率。通过使用使能引脚进入关断模式，关断电流被减少至5.5μA。欠压闭锁被内部设定在2.6V上，但是可通过一个使能引脚上的电阻器网络来编辑阈值，以增加此电压值。输出电压启动斜坡由慢启动引脚控制。一个开漏电源正常信号表示输出处于其标称电压值的93%至107%之内。频率折返和热关断功能可在过流情况下保护器件。

商品特性

两个可在6A负载下获得高效率的12mΩ（典型值）MOSFET
300kHz至2MHz开关频率
在工作温度范围（-40°C至+150°C）内具有0.8V±1%电压基准
与外部时钟同步
可调缓启动和排序
欠压(UV)和过压(OV)电源正常输出
-40°C至150°C的工作结温范围
热增强型3mm×3mm、16引脚WQFN封装
与TPS54418引脚兼容
使用TPS54618并借助WEBENCH电源设计器创建定制设计方案

应用领域

低电压、高密度电源系统
针对高性能DSP、FPGA、ASIC和微处理器的负载点调节
宽带、网络和光学领域通信基础设施

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.95V~6V
	输出电压	799mV~4.5V
	输出电流	6A
	开关频率	2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	515uA
	开关管(内置/外置)	内置
	输出类型	可调
