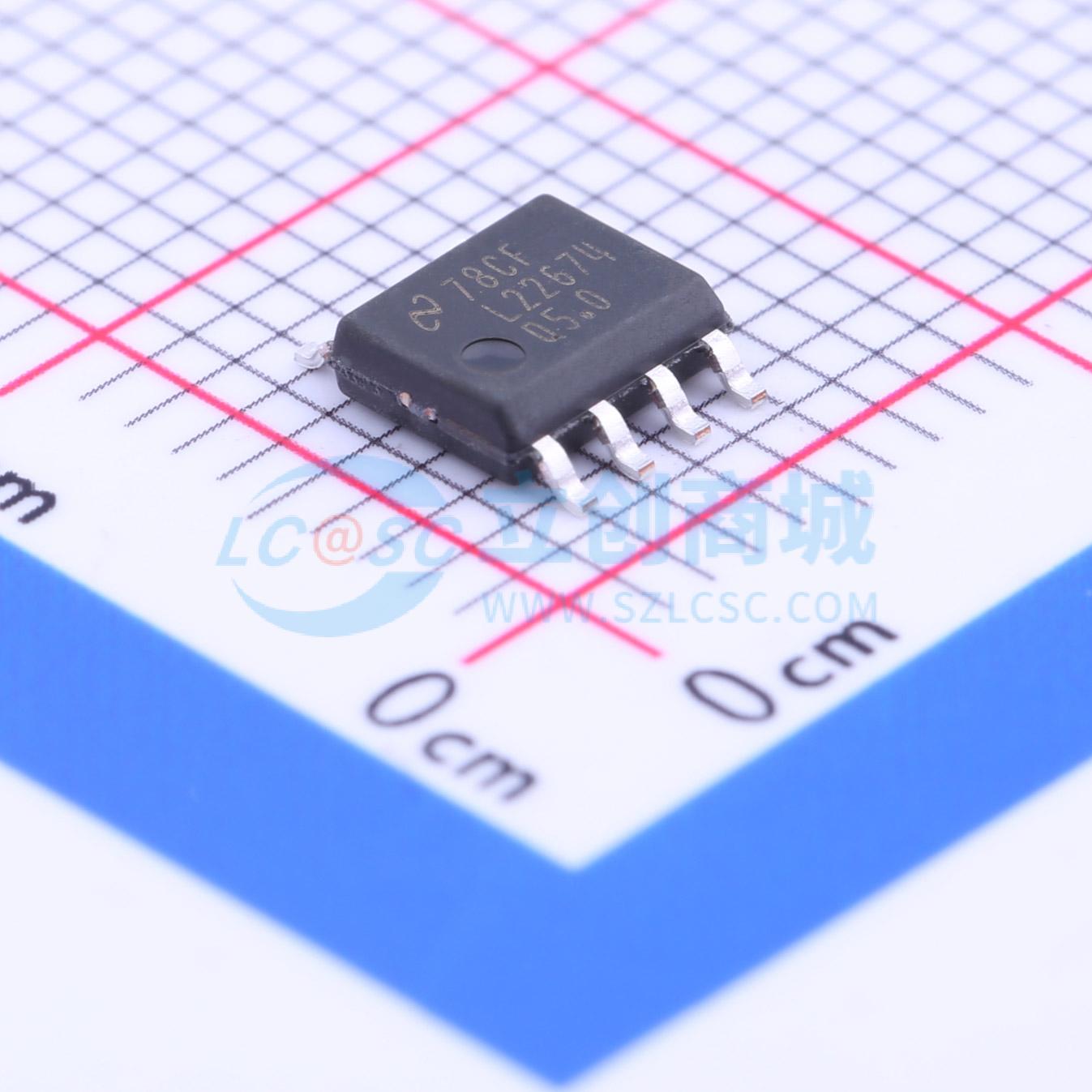

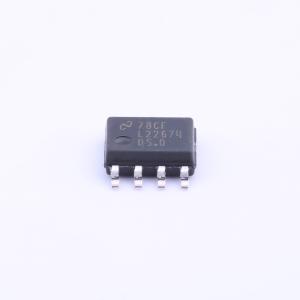

温馨提醒：图片仅供参考，商品以实物为准
LM22674QMR-5.0/NOPB
降压型 500mA 4.5V~42V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM22674QMR-5.0/NOPB 是一款高效的降压型DC-DC转换器,具有宽输入电压范围（4.5V至42V）和固定的5V输出电压。该芯片采用内部补偿电压模式控制,稳定支持低ESR陶瓷电容器,内置200mΩ N沟道MOSFET,最大负载电流可达500mA。开关频率为500kHz,具备精确使能引脚和内置软启动功能。工作结温范围为-40°C至125°C。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM22674QMR-5.0/NOPB
- 商品编号
- C206226
- 商品封装
- SO-8
- 包装方式
- 管装
- 商品毛重
- 0.181克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~42V | |
| 输出电压 | 5V | |
| 输出电流 | 500mA | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 3.4mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
