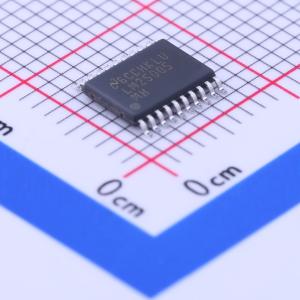

温馨提醒：图片仅供参考，商品以实物为准

LM25005MHX/NOPB

降压型 2.5A 7V~42V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM25005是一款高效、高电压的降压开关稳压器,具有42V的输入电压范围和2.5A的输出电流能力。它集成了一个42V、160mΩ的N沟道MOSFET,采用电流模式控制,具有宽输入电压范围、内部偏置调节器、可调输出电压、软启动、关断/待机输入、同步输入等功能。该器件还具有过流保护、热关断和远程关断功能,采用HTSSOP封装。
品牌名称: TI(德州仪器)
商品型号: LM25005MHX/NOPB
商品编号: C206485
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 1.2克(g)

商品参数

商品概述

LM25005开关稳压器具备使用最少外部元件实现高效、高压降压稳压器所需的所有功能。这款易于使用的稳压器内置一个42V、160mΩ的N沟道MOSFET，输出电流能力达2.5A。该稳压器的控制方法基于采用模拟电流斜坡的电流模式控制。电流模式控制具有固有的线电压前馈、逐周期电流限制功能，且易于进行环路补偿。采用模拟控制斜坡可降低脉宽调制电路的噪声敏感度，从而在高输入电压应用中实现对极小占空比的可靠控制。工作频率可在50kHz至500kHz范围内编程。振荡器同步引脚允许多个LM25005稳压器实现自同步或与外部时钟同步。其他保护特性包括：电流限制、热关断和远程关断功能。该器件采用增强型散热HTSSOP封装，具有外露的芯片连接焊盘，有助于散热。

商品特性

集成42V、160mΩ N沟道MOSFET
超宽输入电压范围：7V至42V
内部偏置稳压器
输出电压可从1.225V开始调节
反馈参考精度为1.5%
采用模拟电感电流斜坡的电流模式控制
单电阻设置振荡器频率
振荡器同步输入
可编程软启动
关断/待机输入
宽带宽误差放大器
热关断

应用领域

电信
工业
汽车电源总线电压范围

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	7V~42V
	输出电压	1.225V~37V
	输出电流	2.5A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
