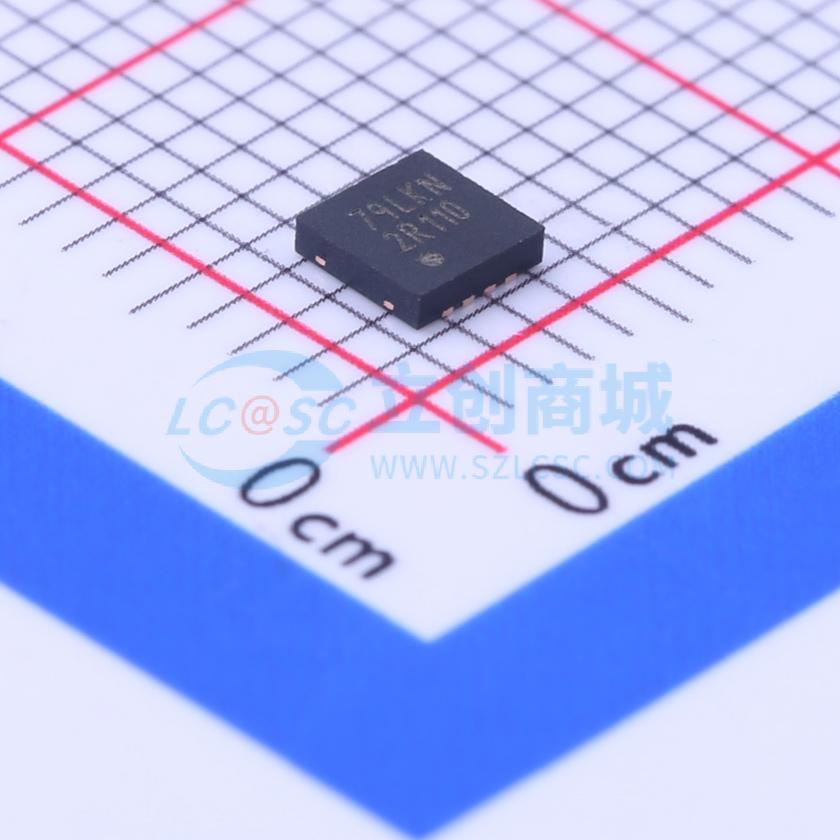

温馨提醒：图片仅供参考，商品以实物为准
DS25BR110TSD/NOPB
3.125Gbps LVDS 缓冲器，带接收均衡
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DS25BR110 是单通道 3.125 Gbps LVDS 缓冲器，优化用于在损耗性 FR-4 印刷电路板和平衡金属电缆上进行高速信号传输。具有四个级别的接收均衡，减少ISI抖动。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS25BR110TSD/NOPB
- 商品编号
- C206501
- 商品封装
- WSON-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.254545克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 缓冲器 | |
| 驱动器数 | 0 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 3.125Gbps | |
| 工作温度 | -40℃~+85℃ | |
| 电平标准 | LVDS；CML；LVPECL | |
| 功能特性 | 输入端接与偏置集成 |
商品概述
DS25BR110是一款单通道3.125 Gbps LVDS缓冲器，针对有损FR-4印刷电路板背板和平衡金属电缆上的高速信号传输进行了优化，全差分信号路径可保证出色的信号完整性与抗干扰能力。该产品具备宽输入共模范围，接收器可兼容LVDS、CML和LVPECL电平输入信号，输出为LVDS电平；极小的封装占位占用电路板空间极小，直通引脚排列方便电路板布局；差分输入与输出内部集成100Ω电阻端接，可降低器件输入输出回波损耗，减少元件数量，进一步节省电路板空间。
商品特性
- 支持直流至3.125 Gbps工作，具备低抖动、高抗干扰、低功耗的特点
- 四级接收均衡可降低码间干扰抖动
- 片内集成100Ω输入输出端接，可最小化插入损耗与回波损耗，减少元件数量，节省电路板空间
- LVDS输入输出引脚具备7 kV静电防护能力，可保护相邻元件
- 采用3 mm × 3 mm 8-WSON节省空间封装
- 宽输入共模范围，可兼容多种输入电平
- 直通引脚排列，便于电路板布局设计
应用领域
- 时钟与数据缓冲
- 金属电缆均衡
- FR-4电路板均衡
