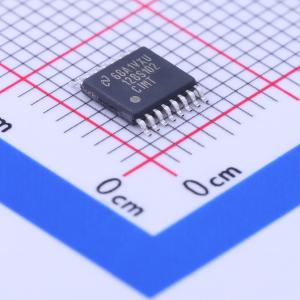

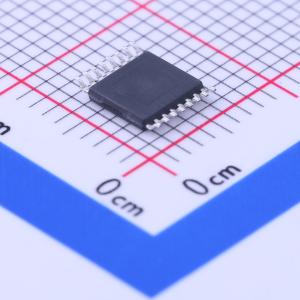

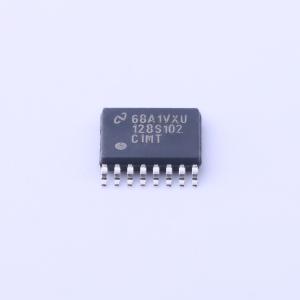

温馨提醒：图片仅供参考，商品以实物为准
ADC128S102CIMT/NOPB
ADC128S102 8通道，500 kSPS至1 Msps，12位A/D转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADC128S102 八通道、50kSPS 至 1MSPS、12 位模数转换器 (ADC)
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADC128S102CIMT/NOPB
- 商品编号
- C206503
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 500kHz | |
| 通道数 | 8 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1.2LSB | |
| 工作温度 | -40℃~+105℃ | |
| 信噪比 | 73dB | |
| 时钟频率(fc) | 8MHz~16MHz | |
| ADC架构 | SAR | |
| 静态电流 | 50nA；20nA |
商品概述
ADC128S102是一款低功耗、八通道CMOS 12位模数转换器，其转换吞吐量速率范围为500 ksps至1 MSPS。该转换器基于逐次逼近寄存器架构，并内置跟踪保持电路。它可配置为在输入引脚IN0至IN7接受多达八个输入信号。 输出串行数据为直接二进制格式，与多种标准兼容，如SPI、QSPI、MICROWIRE和许多常见的DSP串行接口。 ADC128S102可采用独立的模拟和数字电源供电。模拟电源（Vₐ）范围为+2.7 V至+5.25 V，数字电源（Vᴅ）范围为+2.7 V至Vₐ。使用+3 V或+5 V电源时，正常功耗分别为2.3 mW和10.7 mW。掉电功能可将功耗降低至：使用+3 V电源时为0.06 μW，使用+5 V电源时为0.25 μW。 ADC128S102采用16引脚TSSOP封装。可确保在-40°C至+105°C的扩展工业温度范围内正常工作。
商品特性
- 八个输入通道
- 可变电源管理，独立模拟和数字电源
- 与SPI/QSPI/MICROWIRE/DSP兼容
- 采用16引脚TSSOP封装
- 转换速率500 ksps至1 MSPS
- 差分非线性（Vₐ = Vᴅ = 5.0 V）+1.5 / -0.9 LSB（最大值）
- 积分非线性（Vₐ = Vᴅ = 5.0 V）±1.2 LSB（最大值）
- 功耗：3 V电源2.3 mW（典型值），5 V电源10.7 mW（典型值）
应用领域
- 汽车导航
- 便携式系统
- 医疗仪器
- 移动通信
- 仪器仪表和控制系统
