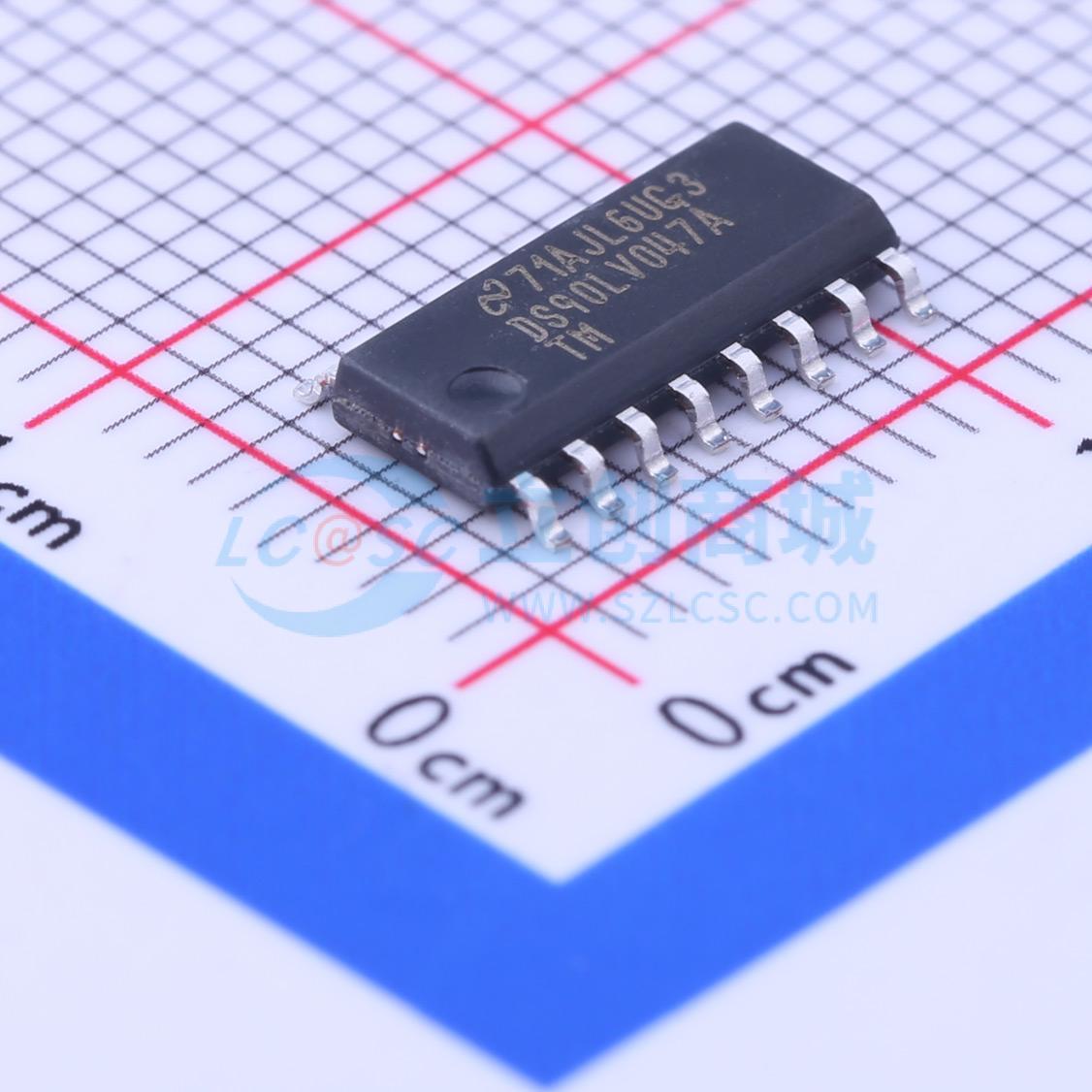

温馨提醒：图片仅供参考，商品以实物为准
DS90LV047ATMX/NOPB
DS90LV047A 3-V LVDS 四 CMOS 差分线驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DS90LV047A 400Mbps LVDS 四路高速差分驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS90LV047ATMX/NOPB
- 商品编号
- C206491
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 4 | |
| 接收器数 | 0 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 400Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 电平标准 | LVDS | |
| 功能特性 | 低功耗待机/失效自动关断；故障安全 |
商品概述
DS90LV047A是一款四路CMOS直通式差分线路驱动器，专为需要超低功耗和高数据速率的应用设计。该器件采用低压差分信号LVDS技术，可支持超过400Mbps 200MHz的数据速率，可接收低电压TTL/CMOS输入电平，并将其转换为350mV低电压差分输出信号。驱动器支持三态功能，可禁用输出级、切断负载电流，使器件进入典型值为13mW的超低空闲功耗状态。该器件采用直通引脚排列，便于PCB布局，EN与EN输入经与运算共同控制所有四路驱动器的三态输出，断电时LVDS输出为高阻态，可与现有5V LVDS接收器互操作，符合TIA/EIA-644 LVDS标准，为高速点对点接口应用提供了替代高功耗伪ECL器件的新选择。
商品特性
- 开关速率大于400Mbps 200MHz
- 直通引脚排列简化PCB布局
- 差分偏斜典型值300ps，最大差分偏斜400ps
- 最大传播延迟1.7ns
- 采用3.3V电源设计
- 差分信号为±350mV
- 功耗低，3.3V静态功耗为13mW
- 可与现有5V LVDS接收器互操作
- 断电状态下LVDS输出呈高阻态
- 符合TIA/EIA-644 LVDS标准
- 工业级工作温度范围为-40℃~+85℃
- 提供表面贴装SOIC封装和薄型TSSOP封装
- 支持三态输出功能
- 所有四路驱动器共用使能控制
- 属于电流模式器件，输出需接电阻负载，典型负载范围为90Ω~110Ω
应用领域
- 多功能打印机
- LVDS-LVCMOS电平转换
- 高速点对点接口应用
