DS25BR100和DS25BR101是单通道3.125 Gbps LVDS缓冲器，针对在损耗性FR-4印刷电路板背板和平衡金属电缆上的高速信号传输进行了优化。全差分信号路径确保了卓越的信号完整性和抗噪能力。

DS25BR100和DS25BR101具有发送预加重(PE)和接收均衡(EQ)，使其适合作为中继器设备使用。其他具有类似IO特性的LVDS设备包括以下产品。DS25BR120具有四个级别的预加重，可用作优化的驱动设备；而DS25BR110具有四个级别的均衡，可用作优化的接收设备。DS25BR150是一款功耗最低的缓冲/中继器，不具有发送预加重也不具有接收均衡功能。

宽输入共模范围允许接收器接受LVDS、CML和LVPECL电平的信号；输出电平为LVDS。非常小的封装尺寸要求板上占用极少的空间，而直通引脚布局则便于轻松进行板级设计。在DS25BR100中，差分输入和输出内部通过100Ω电阻端接，以降低回波损耗、减少元件数量并进一步减小板上空间。为了增加设计灵活性，DS25BR101去除了100Ω输入端接。这种去除使得设计师能够根据自定义互连拓扑结构和布局调整端接。

	属性	参数值
	商品目录	LVDS芯片
	类型	缓冲器；中继器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	3V~3.6V
	数据速率	3.125Gbps
	工作温度	-40℃~+85℃
	电平标准	LVDS；CML；LVPECL

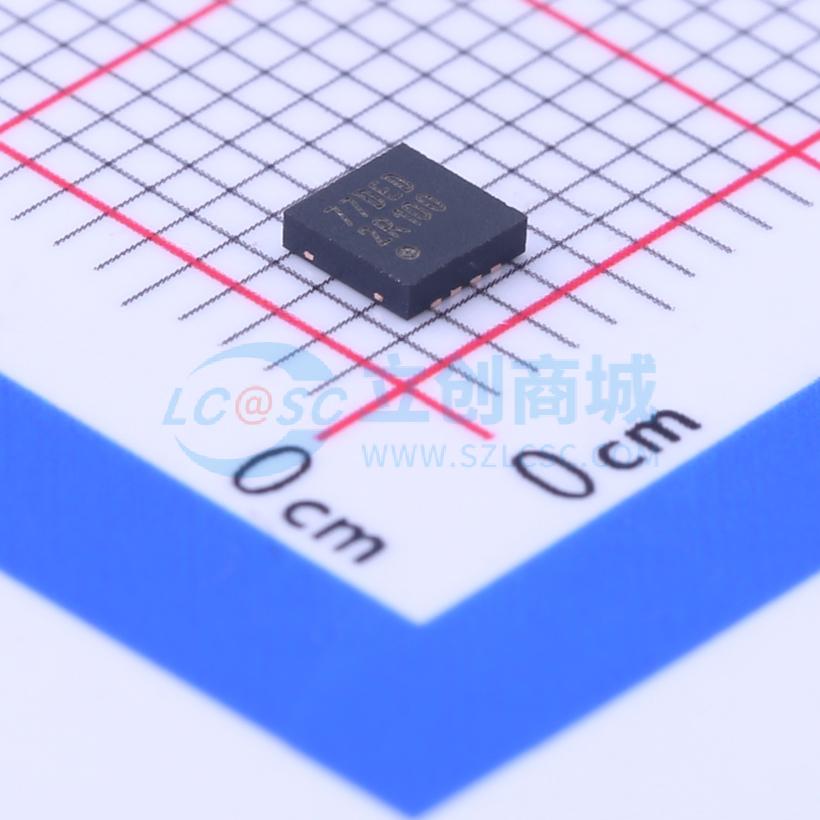

DS25BR100TSD/NOPB
