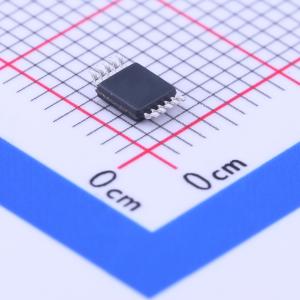

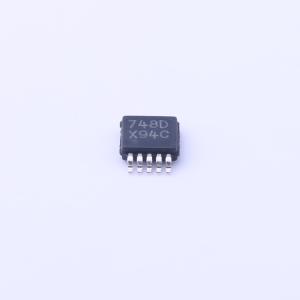

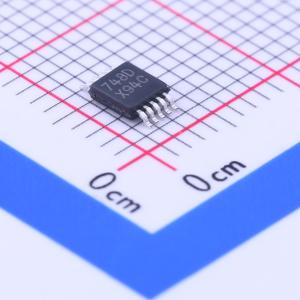

温馨提醒：图片仅供参考，商品以实物为准
ADC141S626CIMM/NOPB
14位、差分输入、微功耗A/D转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADC141S626 14 位、50kSPS 至 250kSPS、差分输入、微功耗 ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADC141S626CIMM/NOPB
- 商品编号
- C206494
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 14位 | |
| 采样率 | 50kHz；250kHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.95LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 82dB | |
| 时钟频率(fc) | 900kHz~4.5MHz | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 静态电流 | 3uA |
商品概述
ADC141S626是一款14位、采样率为50 kSPS至250 kSPS的模数（A/D）转换器。该转换器基于逐次逼近寄存器（SAR）架构，模拟输入的差分特性从内部采样保持电路贯穿整个A/D转换器，可提供出色的共模信号抑制能力。ADC141S626具有一个外部参考电压，其范围可从1.0V到VA。它还具备零功耗跟踪模式，在此模式下，当内部采样电容跟踪施加的模拟输入电压时，ADC消耗的电源电流最小。 串行数据输出为二进制补码，与多种标准兼容，如SPI、QSPI、MICROWIRE和许多常见的DSP串行接口。转换结果由串行时钟输入逐位输出，是当前正在进行的转换结果；因此，ADC141S626没有延迟。 ADC141S626可使用独立的模拟（VA）和数字输入/输出（VIO）电源供电。VA和VIO的范围为2.7V至5.5V，且可相互独立设置。这允许用户通过将ADC的模拟部分工作在5V的VA电压下，同时在数字端与3V的控制器通信，从而实现性能最大化和功耗最小化。使用3V电源时，在200 kSPS采样率下的功耗为2.0 mW。使用5V电源时，在250 kSPS采样率下的功耗为4.8 mW。当ADC141S626进入采集（掉电）模式时，功耗分别降至4 μW和13 μW。差分输入、低功耗和小尺寸使ADC141S626非常适合在电池供电系统或远程数据采集应用中直接连接到桥式传感器和换能器。 该器件保证在-40℃至+85℃的温度范围和0.9 MHz至4.5 MHz的时钟频率下正常工作。ADC141S626采用10引脚VSSOP封装。
商品特性
- 真正的差分输入
- 保证在50 kSPS至250 kSPS采样率下的性能
- 外部参考电压
- 零功耗跟踪模式
- 宽输入共模电压范围
- 工作温度范围为-40℃至±85℃
- 与SPI/QSPI/MICROWIRE/DSP兼容的串行接口
应用领域
- 汽车导航
- 便携式系统
- 医疗仪器
- 仪器仪表和控制系统
- 电机控制直接传感器接口
