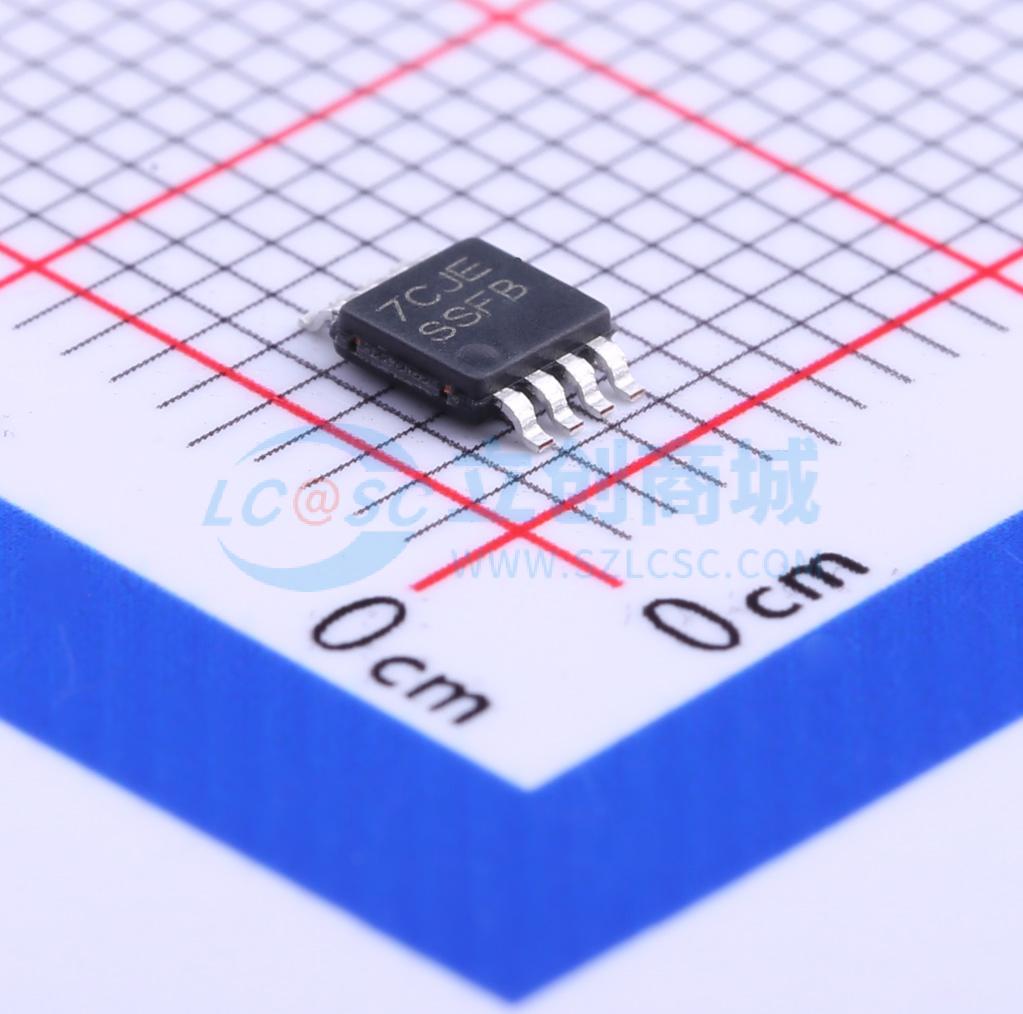

温馨提醒：图片仅供参考，商品以实物为准
LM3478QMM/NOPB
高效低侧N通道MOSFET控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3478是一款高效的低侧N通道MOSFET控制器,适用于开关电源。它支持多种拓扑结构,如升压、反激、SEPIC等。该控制器具有内部推挽驱动器,峰值电流能力为1A,可调节的开关频率范围为100kHz至1MHz,支持电流模式控制和多种保护功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3478QMM/NOPB
- 商品编号
- C209841
- 商品封装
- VSSOP-8-0.65mm
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.97V~40V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | SEPIC；升压式；反激式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LM3478是一款用于开关稳压器的多功能低端N沟道MOSFET控制器。它适用于需要低端MOSFET的拓扑结构，如升压、反激、SEPIC等。此外，LM3478可在极高的开关频率下工作，以减小整体解决方案的尺寸。通过使用单个外部电阻，LM3478的开关频率可在100 kHz至1 MHz之间任意调节。电流模式控制除了提供逐周期电流限制外，还具有出色的带宽和瞬态响应。输出电流可通过单个外部电阻进行编程。 LM3478具备内置功能，如热关断、短路保护、过压保护等。节能关断模式可将总电源电流降至5 μA，并支持电源排序。内部软启动可限制启动时的浪涌电流。
商品特性
- 8引脚VSSOP - 8和SOIC - 8封装
- 具有1 A峰值电流能力的内部推挽驱动器
- 电流限制和热关断
- 通过电容和电阻进行优化的频率补偿
- 内部软启动
- 电流模式操作
- 带迟滞的欠压锁定
- 使用WEBENCH电源设计器结合LM3478进行定制设计
应用领域
- 分布式电源系统
- 电池充电器
- 离线电源
- 电信电源
- 汽车电源系统
