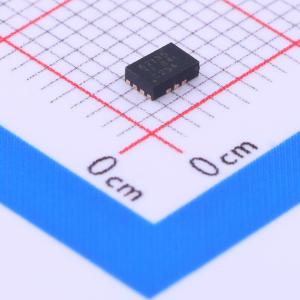

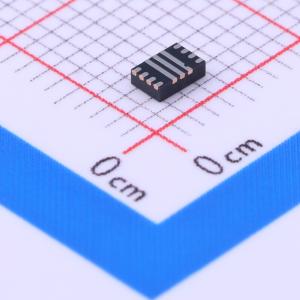

温馨提醒：图片仅供参考，商品以实物为准

TPS62135RGXT

3V至17V、4A高精度降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62135RGXT是一款高精度、3V至17V、4A降压转换器,基于DCS-Control™拓扑技术。该器件具有3V至17V的宽输入电压范围,适合由多节锂离子电池以及12V中间电源轨供电的应用。提供4A连续输出电流,具有2.5MHz的典型开关频率。具有1%的输出电压精度,支持可调软启动,强制PWM或PWM/PFM操作。
品牌名称: TI(德州仪器)
商品型号: TPS62135RGXT
商品编号: C189994
商品封装: VQFN-11(2x3)
包装方式: 编带
商品毛重: 0.284克(g)

商品参数

商品概述

TPS62135 和TPS621351 是高效且易于使用的同步降压DC-DC 转换器，基于DCS-Control™拓扑技术。器件具有3V 至17V 的宽输入电压范围，非常适合由多节锂离子电池以及12V 中间电源轨供电的应用。该器件提供4A 连续输出电流。TPS62135 可以在轻载时自动进入节能模式，从而可在整个负载范围内保持高效率。因此，器件非常适合要求联网待机性能的应用，例如，超低功耗计算机。如果将MODE 引脚设置为低电平，那么器件的开关频率会基于输入输出电压自动调整。该技术称为自动效率提高(AEE™)，可以在整个运行范围内保持高转换效率。器件可以在PWM 模式下提供 1% 的输出电压精度，因此可实现具有高输出电压精度的电源设计。器件的典型静态电流为 18μA。在关断模式下，器件电流典型值为 1μA，输出主动放电（仅适用于TPS62135，TPS621351 的输出电压放电功能被禁用）。 TPS62135 作为一个可调版本提供，采用3mm x 2mm VQFN 封装。

商品特性

输出电压精度：±1% （PWM 模式）
输入电压范围：3V 至17V
静态电流：18μA （典型值）
输出电压范围为0.8V 至12V 可调
软启动
强制PWM 或PWM/PFM 操作
强制PWM 操作下具有2.5MHz 的典型开关频率
精密使能输入可实现用户定义的欠压锁定准确排序
100% 占空比模式
自动效率提高AEE™
DCS-Control™拓扑技术
支持主动输出放电
可选HICCUP 过流保护
电源正常输出
采用3mm x 2mm VQFN 封装

应用领域

标准12V 导轨式电源
面向联网待机需求的负载点(POL)
由单节或多节锂离子电池组成的POL 电源
游戏控制台和SSD 硬盘
移动式和嵌入式计算机

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	800mV~12V
	输出电流	4A
	开关频率	2.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	18uA
	开关管(内置/外置)	内置
	输出类型	可调
