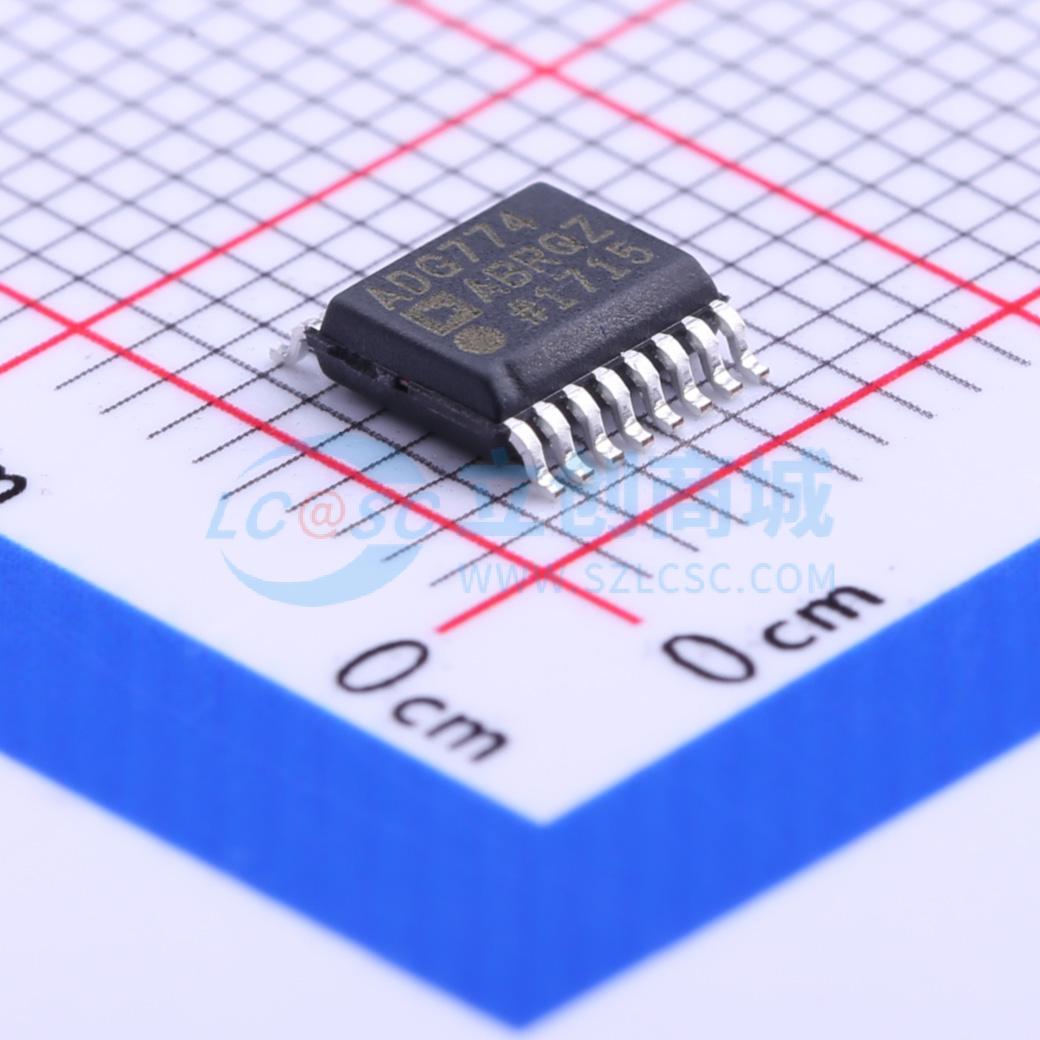

ADG774ABRQZ-REEL7

ADG774A是一款单片CMOS器件，包含四个带高阻抗输出的2:1多路复用器/解复用器。CMOS工艺功耗低，同时具备高开关速度和低导通电阻。在输入信号范围内，导通电阻变化通常小于0.5 Ω。 ADG774A的带宽通常为400 MHz，结合低失真（通常为0.3%），使该器件适用于高速数据信号切换。 在整个模拟输入范围内，导通电阻曲线非常平坦，确保了出色的线性度和低失真。CMOS结构确保超低功耗。 ADG774A采用单3.3 V/5 V电源供电，与TTL逻辑兼容。每个开关的控制逻辑见真值表。 这些开关导通时双向导通性能相同。关断时，可阻断高达电源电压的信号电平。ADG774A开关具有先断后通的开关动作。

• 带宽：>400 MHz
• 低插入损耗和导通电阻：典型值2.2 Ω
• 导通电阻平坦度：典型值0.3 Ω
• 单3 V/5 V电源供电
• 极低失真：<0.3%
• 低静态电源电流：典型值1 nA
• 快速开关时间 tON = 6 ns tOFF = 3 ns
• 与TTL/CMOS兼容
• 无铅封装：16引脚QSSOP、16引脚3 mm × 3 mm LFCSP
• 带宽数据速率>400 MHz
• 超低功耗
• 全温度范围内低泄漏电流
• 先断后通开关动作可防止开关配置为多路复用器时通道短路
• 串扰：典型值-70 dB @ 10 MHz
• 关断隔离度：典型值-65 dB @ 10 MHz
• 提供紧凑的3 mm×3 mm LFCSP封装
