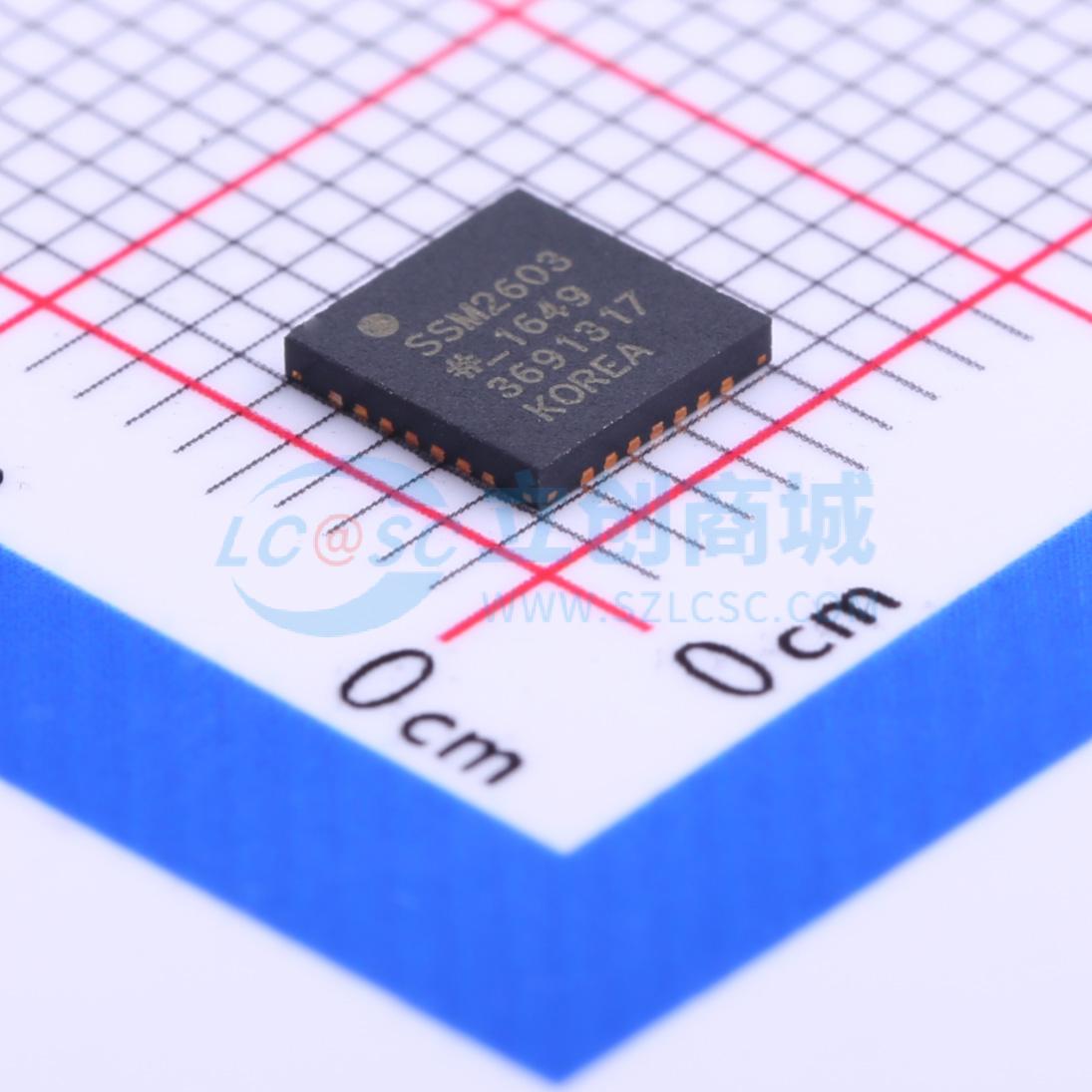

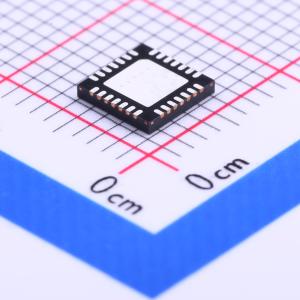

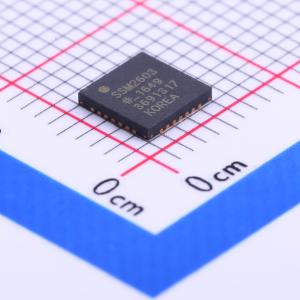

SSM2603CPZ-REEL7

SSM2603是一款低功耗、高质量立体声音频编解码器，配有一组立体声可编程增益放大器(PGA)线路输入和一个单声道麦克风输入，适合便携式数字音频应用。它具有两个24-bit 模数转换器(ADC)通道和两个24-bit 数模转换器(DAC)通道。 SSM2603可以作为主机或从机工作。它支持各种主时钟频率，包括：用于USB设备的12 MHz或24 MHz；标准256 fs或384 f基本速率，例如12.288 MHz和24.576 MHz；以及许多常用音频采样速率，例如196 kHz、88.2 kHz、48 kHz、44.1 kHz、32 kHz、24 kHz、22.05 kHz、16 kHz、12 kHz、11.025 kHz和8 kHz。 SSM2603的模拟电路可以采用低至1.8 V的电源供电，数字电路可以采用低至1.5 V的电源供电。所有电源的最大电源电压为3.6 V。 SSM2603提供软件可编程立体声输出选项，因而用户能够实现许多应用。音量控制功能可控制较大的增益控制范围音频信号。 SSM2603的额定温度范围为 -40°C至 +85°C工业温度范围，采用28引脚、5 mm×5 mm脚架构芯片级封装(LFCSP)。

• 24-bit 立体声模数和数模转换器
• DAC SNR：100 dB(A加权)；THD：−80 dB(48 kHz、3.3 V)
• ADC SNR：90 dB(A加权)；THD：−80 dB(48 kHz、3.3 V)
• 高效率耳机放大器
• 立体声线路输入和单声道麦克风输入
• 低功耗7 mW立体声回放(1.8 V/1.5 V电源)14 mW录音和回放(1.8 V/1.5 V电源)
• 28引脚5 mm × 5 mm LFCSP (QFN)封装

• 移动电话
• MP3播放器
• 便携式游戏机
• 便携式电子设备
• 教育玩具
