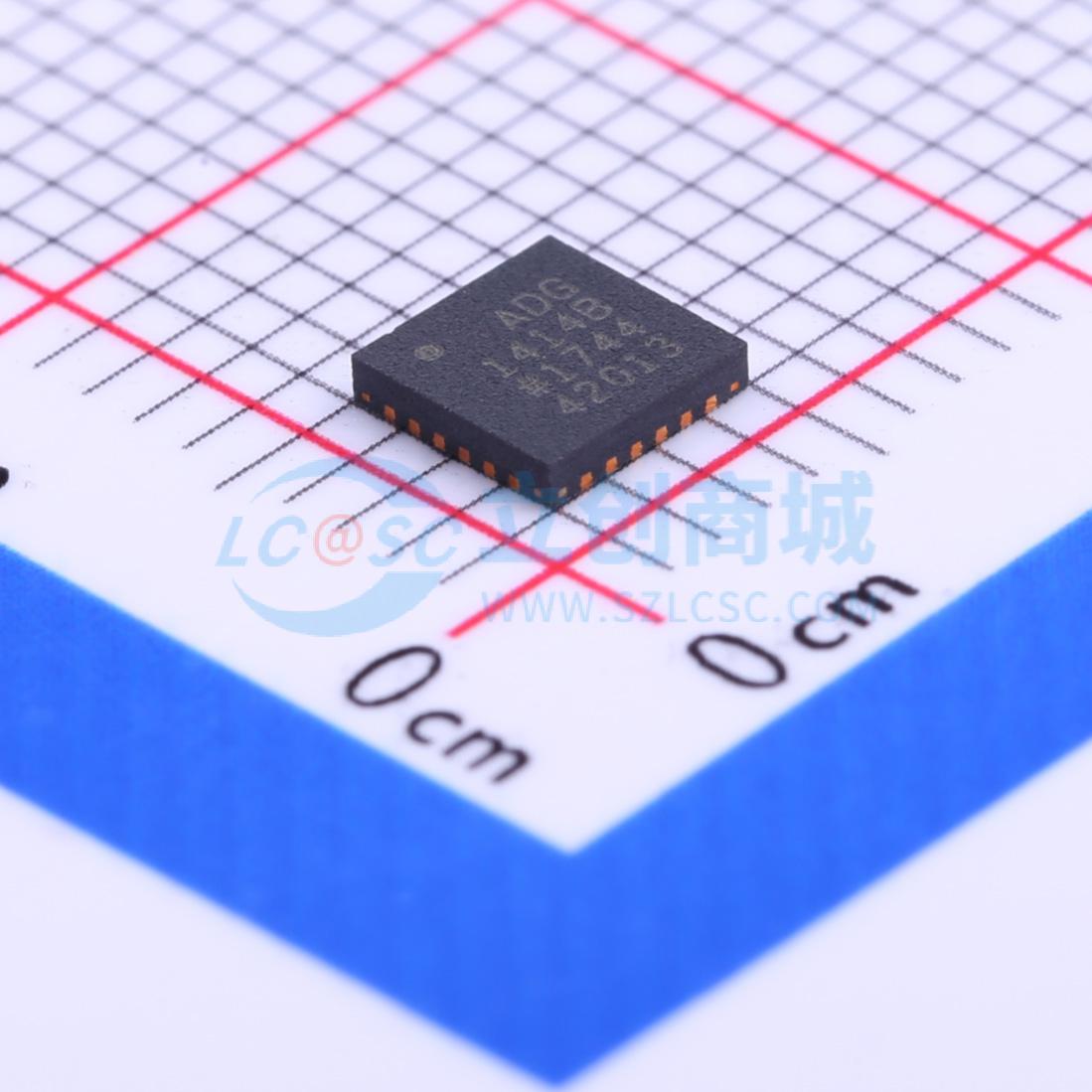

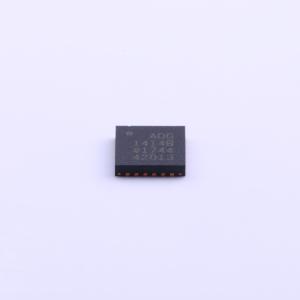

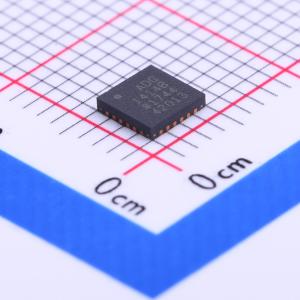

ADG1414BCPZ-REEL7

串行控制八通道SPST开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 8通道单刀单掷(SPST)开关，通过3线串行接口控制，支持菊花链模式。
品牌名称: ADI(亚德诺)
商品型号: ADG1414BCPZ-REEL7
商品编号: C206656
商品封装: LFCSP-24(4x4)
包装方式: 编带
商品毛重: 0.905克(g)

商品参数

商品概述

ADG1414是一款单片互补金属氧化物半导体（CMOS）器件，包含八个可独立选择的开关，采用工业CMOS（iCMOS）工艺设计。iCMOS是一种将高压CMOS和双极技术相结合的模块化制造工艺。iCMOS组件能够承受高电源电压，同时提高性能、显著降低功耗并减小封装尺寸。 ADG1414是一组通过三线串行接口控制的八通道单刀单掷（SPST）开关。开关之间的导通电阻匹配紧密，并且在整个信号范围内非常平坦。每个开关在两个方向上的导通性能相同，输入信号范围可扩展至电源电压。数据以八位的形式写入这些器件；每一位对应一个通道。 ADG1414采用通用的三线串行接口，时钟速率最高可达50 MHz，并且与标准SPI、QSPIrx、MICROWIRE和DSP接口标准兼容。移位寄存器的输出SDO允许将多个此类器件进行菊花链连接。上电时，所有开关均处于关闭状态，内部寄存器全为零。

商品特性

SPI接口
支持菊花链模式
在25℃和±15 V双电源下导通电阻为9.5 Ω
在25℃和±5 V双电源下导通电阻平坦度为1.6 Ω
在±15 V、+12 V、±5 V下进行全面规格测试
3 V逻辑兼容输入
轨到轨操作
24引脚TSSOP和24引脚、4 mm×4 mm LFCSP封装

应用领域

自动测试设备
数据采集系统
电池供电系统
采样保持系统
音频信号路由
视频信号路由
通信系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	8
	工作电压	-15V~15V；12V；-5V~5V
	导通时间(ton)	75ns

	属性	参数值
	导通电阻(Ron)	9.5Ω
	关闭时间(toff)	25ns
	工作温度	-40℃~+125℃
	导通电容(Con)	32pF
	带宽	256MHz
