ADM6710FARJZ-REEL7

ADM6710是一款低电压、高精度的监控电路。该器件可监控多达四个系统电源电压。 ADM6710集成了多种内部预调整的欠压阈值选项，用于监控1.8 V、2.5 V、3.0 V、3.3 V和5.0 V的电源电压。ADM6710Q提供三个可调阈值，可监控低至0.62 V的电压。 如果被监控的电源电压降至最低电压阈值以下，单个低电平有效输出将置位，触发系统复位。该输出为漏极开路，内部有一个弱上拉电阻连接到被监控的IN₂电源（对于ADM6710Q则连接到VCC），典型上拉电流为10 μA。在所有电压升至所选阈值水平以上后，复位信号在复位超时期间（典型值为200 ms）保持低电平。 只要IN₁或IN₂超过1 V，ADM6710的输出就保持有效；而对于ADM6710Q，只要VCC超过2 V，输出就保持有效。 未使用的被监控输入不得浮空或接地，而必须连接到高于其指定阈值电压的电源电压。 ADM6710采用6引脚SOT - 23封装。该器件的工作温度范围为 - 40°C至 + 125°C。

• 精确监控多达四个电源电压
• 5种工厂预设阈值选项：1.8 V、2.5 V、3.0 V、3.3 V、5 V
• 可调输入阈值电压 = 0.62 V（精度±7.5%）
• 典型复位超时时间为200 ms
• 漏极开路RESET输出（内部上拉电流10 μA）
• 复位输出级：低电平有效，在IN₁ = 0 V或IN₂ = 1 V时仍有效
• 低功耗（35 μA）
• 电源毛刺抗扰性
• 工作温度范围为 - 40°C至 + 125°C

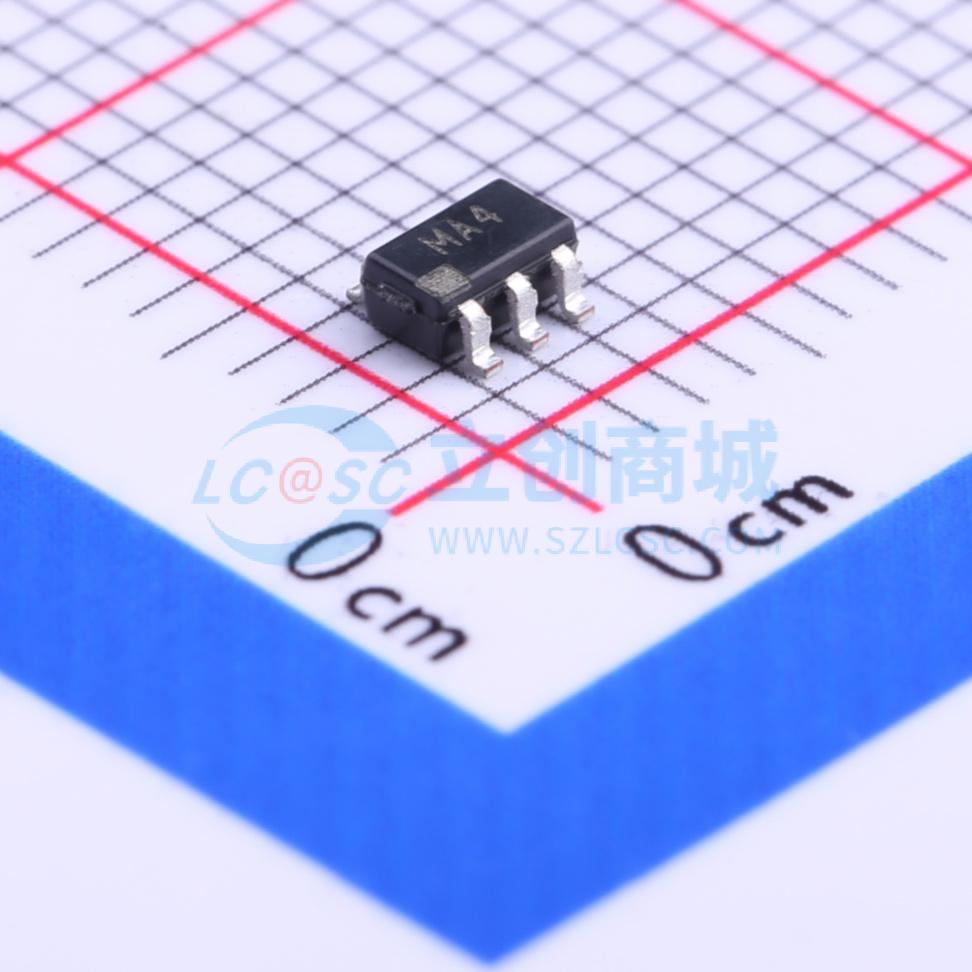

• 6引脚SOT - 23封装

• 电信
• 微处理器系统
• 台式和笔记本电脑
• 数据存储设备
• 服务器/工作站
