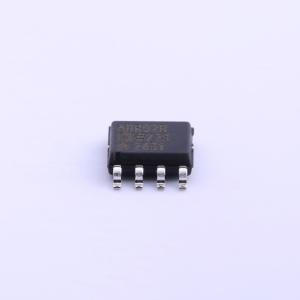

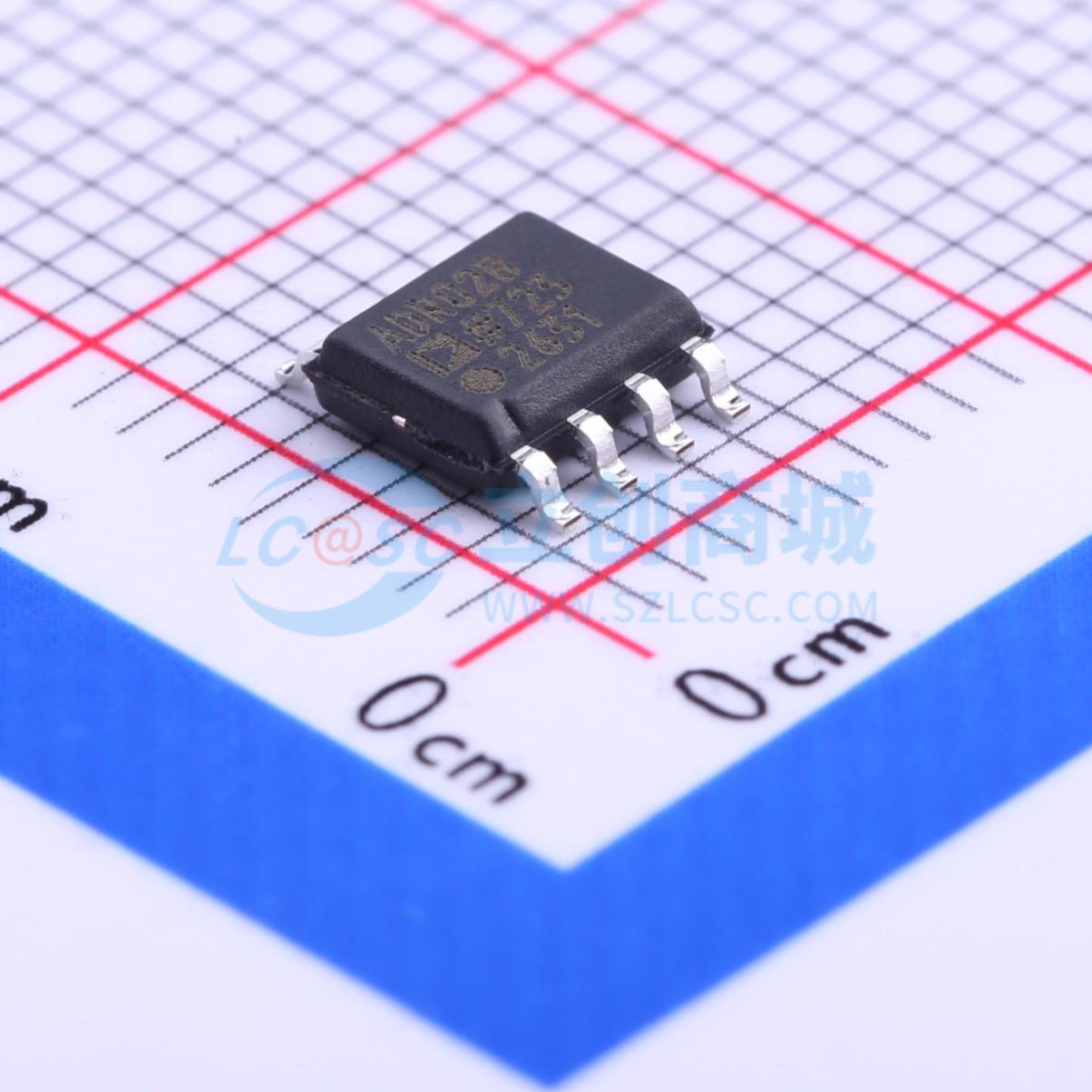

ADR02BRZ-REEL7

ADR01、ADR02、ADR03 和 ADR06 是精密的 10.0 V、5.0 V、2.5 V 和 3.0 V 带隙电压基准源，具有高精度、高稳定性和低功耗的特点。这些器件采用小型 5 引脚 SC70 和 TSOT 封装，以及 8 引脚 SOIC 封装。ADR01、ADR02 和 ADR03 的 SOIC 版本可直接替代行业标准的 REF01、REF02 和 REF03。小尺寸和宽工作范围使 ADR0x 基准源非常适合通用和空间受限的应用。 通过外部缓冲器和简单的电阻网络，TEMP 引脚可用于温度传感和近似测量。器件上设有 TRIM 引脚，用于微调输出电压。 ADR01、ADR02、ADR03 和 ADR06 是紧凑型、低漂移电压基准源，可在宽电源电压范围内提供极其稳定的输出电压。它们有 5 引脚 SC70 和 TSOT 封装，以及 8 引脚 SOIC 封装，并有 A、B 和 C 级可选。所有器件均在扩展工业温度范围（-40℃ 至 +125℃）内进行了规格定义。8 引脚 SOIC 封装的 ADR01、ADR02、ADR03 和 ADR06 A 级器件适用于汽车应用。

• 超紧凑型 SC70 和 TSOT 封装
• 低温度系数 8 引脚 SOIC：3 ppm/℃ 5 引脚 SC70：9 ppm/℃ 5 引脚 TSOT：9 ppm/℃
• 初始精度 ±0.1%
• 无需外部电容
• 低噪声 10 μV p-p（0.1 Hz 至 10.0 Hz）
• 宽工作范围 ADR01：12.0 V 至 36.0 V ADR02：7.0 V 至 36.0 V ADR03：4.5 V 至 36.0 V ADR06：5.0 V 至 36.0 V
• 高输出电流 10 mA
• 宽温度范围：-40℃ 至 +125℃
• ADR01/ADR02/ADR03 引脚与行业标准 REF01/REF02/REF03 兼容
• ADR01、ADR02、ADR03 和 ADR06 的 SOIC 封装适用于汽车应用

• 精密数据采集系统
• 高分辨率转换器
• 工业过程控制系统
• 精密仪器
• 汽车电池监测
• PCMCIA 卡
