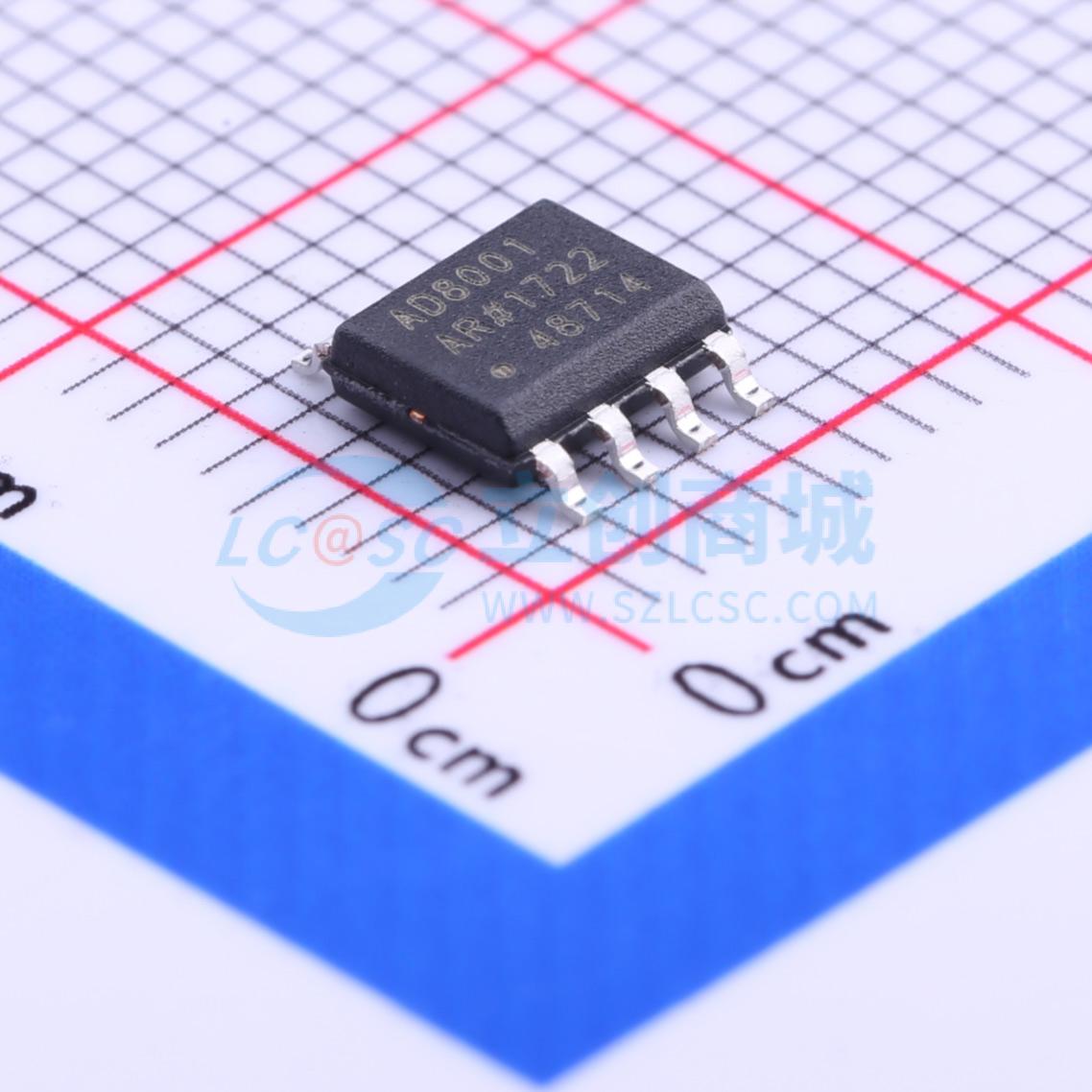

温馨提醒：图片仅供参考，商品以实物为准
AD8001ARZ-REEL7
800 MHz、50 mW电流反馈型放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8001ARZ-REEL7
- 商品编号
- C206716
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 880MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 1.2V/ns | |
| 输入偏置电流(Ib) | 5uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 2nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 50dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 5mA | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 12V | |
| 双电源(Vee~Vcc) | -6V~6V |
商品概述
AD8001 是一款在 ±5 V 电源下运行的低功耗、高速放大器。AD8001 具有独特的跨阻线性化电路。这使其能够在仅消耗 50 mW 功率的情况下驱动视频负载，并具有出色的差分增益和相位性能。AD8001 是一款电流反馈放大器，在高达 100 MHz 时具有 0.1 dB 的增益平坦度，并提供 0.01% 和 0.025° 的差分增益和相位误差。这使得 AD8001 非常适合于摄像机和视频切换器等专业视频电子设备。此外，AD8001 的低失真和快速建立时间使其非常适合于缓冲高速 A-to-D 转换器。
AD8001 提供低功耗，最大为 5.5 mA (VS = ±5 V)，并且可以在单个 +12 V 电源下运行，同时能够提供超过 70 mA 的负载电流。这些特性使该放大器非常适合于尺寸和功耗至关重要的便携式和电池供电应用。
高达 800 MHz 的出色带宽以及 1200 V/μs 的压摆率使 AD8001 在许多通用高速应用中都很有用，这些应用需要高达 ±6 V 的双电源和 6 V 到 12 V 的单电源。AD8001 在工业温度范围内可用，范围为 -40°C 至 +85°C。
应用领域
- A/D驱动器
- 视频线驱动器
- 专业摄像机
- 视频切换器
- 特殊效果
- 射频接收器
