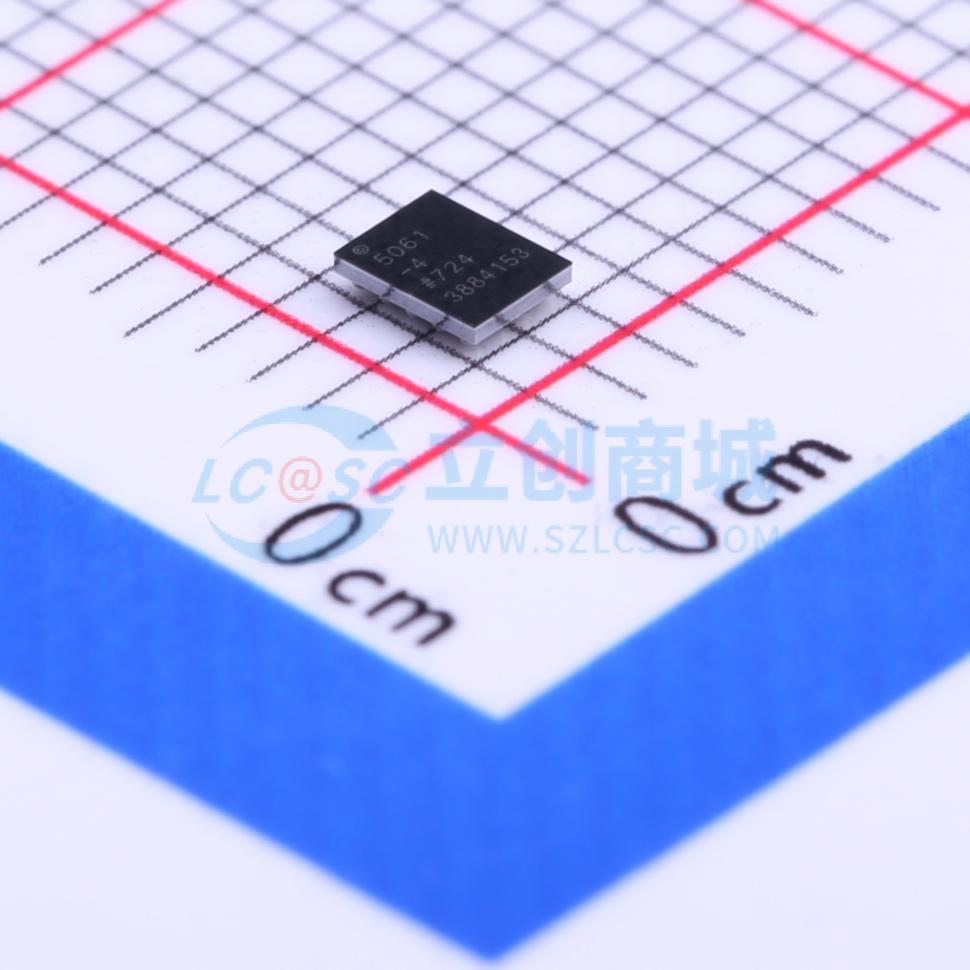

ADP5061ACBZ-4-R7

ADP5061充电器完全符合USB 3.0和USB电池充电规范1.2，可通过mini-USB VBUS引脚从墙壁充电器、车载充电器或USB主机端口进行充电。 ADP5061输入电压范围为4 V至6.7 V，最高可耐受20 V电压。此耐受度缓解了断开或连接时的USB总线尖峰问题。 ADP5061在线性充电器输出和电池间集成了内部FET。这一设计可提供电池隔离，使系统可在电池无电或无电池情况下供电，从而直接通过USB电源执行系统功能。 根据外部USB检测芯片检测到的USB电源类型，ADP5061可设置为应用正确的电流限值，实现最佳充电和USB合规性。 ADP5061含3个工厂可编程数字输入/输出引脚，可为不同系统提供最大的灵活性。这些数字输入/输出引脚允许一些特性的组合，如输入电流限制、充电使能/禁用、充电电流限制以及专用中断输出引脚。

• 2.6 mm×2 mm WLCSP封装
• 可通过I2C实现完全编程
• 灵活的数字控制输入
• LDO模式下的交流充电器电流最高可达2.1 A
• 输入电压范围：4.0 V至6.7 V
• 可耐受的输入电压： -0.5 V至 +20 V (USB VBUS)
• 完全兼容USB 3.0以及USB电池充电规范1.2
• 内置电流检测及限制功能
• 电池与充电器输出间的电池隔离FET低至 30 mΩ
• 热调节防止过热
• 符合JEITA 1和JEITA 2锂离子电池充电温度规范
• SYS_EN标志允许系统禁用，直至电池达到需要的最低电平，以保证系统启动

• 数码相机
• 数码摄像机
• 单个锂离子电池便携式设备
• PDA、音频设备、GPS设备
• 便携式医疗设备
• 移动电话
