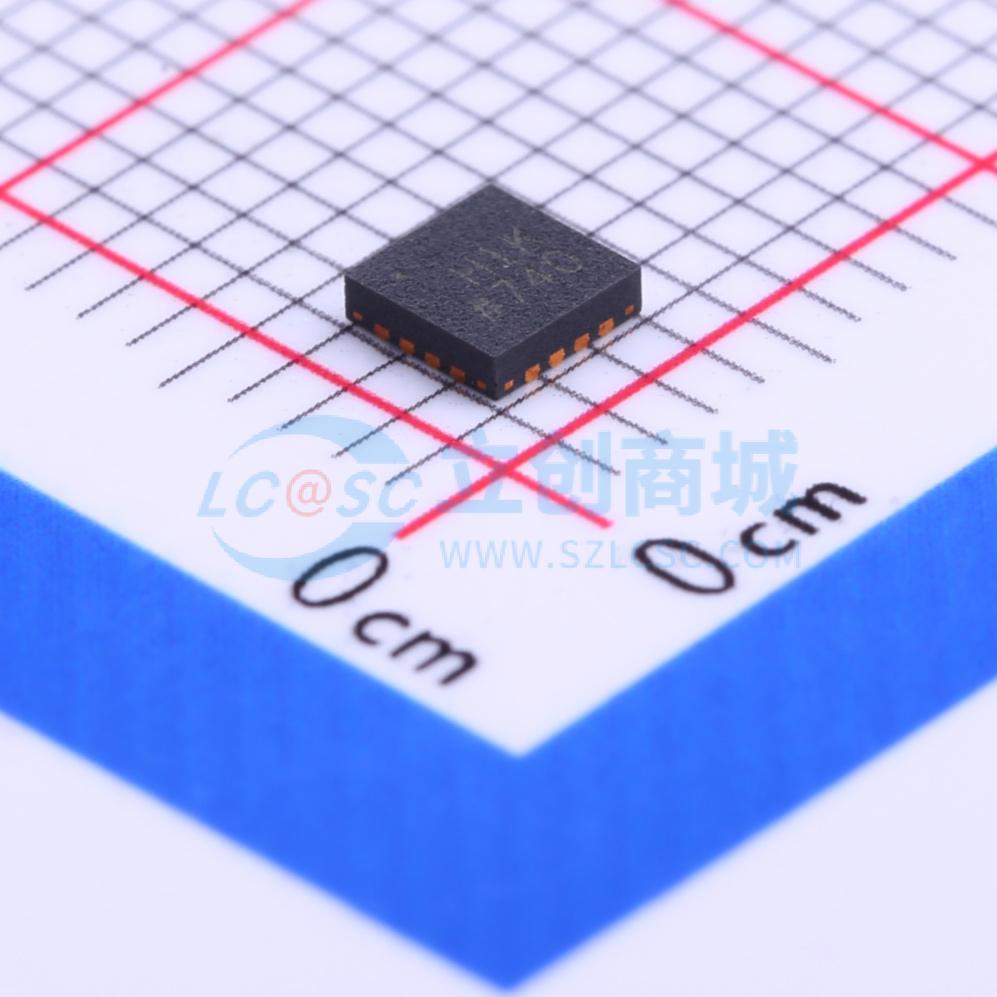

ADA4932-1YCPZ-R7

ADA4932系列是AD8132的新一代产品，具有更高的性能、更低的噪声和功耗。它非常适合用作驱动高性能ADC的单端转差分或差分转差分放大器。用户可利用内部共模反馈环路调整输出共模电压，使ADA4932-x输出与ADC的输入相匹配。内部反馈环路也可提供出色的输出平衡，并能抑制偶数阶谐波失真产物。 对于ADA4932系列，利用由4个电阻组成的简单外部反馈网络便可轻松实现差分增益配置，反馈网络决定放大器的闭环增益。 ADA4932系列采用硅 - 锗(SiGe)互补双极性工艺制造，可实现低失真、低噪声水平以及低功耗特性。低失调和出色的动态性能，使得ADA4932-x特别适合各种数据采集与信号处理应用。 ADA4932-1采用16引脚LFCSP封装，ADA4932-2采用24引脚LFCSP封装。引脚排列经过优化，有助于PCB布局，并且使失真最小。ADA4932系列的额定工作温度范围为 -40°C至 +105°C ；二者均采用 +3 V至 ±5 V电源供电。

• 高性能、低功耗
• 高速−3 dB带宽：560 MHz (G = 7)
• 0.1 dB增益平坦度达300 MHz
• 压摆率：2800 V/μs (25% 至 75%)
• 0.7%快速建立时间：9 ns
• 低功耗：每个放大器5.6 mA
• 低谐波失真SFDR：100 dB (10 MHz)
• SFDR：90 dB (20 MHz)
• 低输入电压噪声：3.6 nV/√Hz
• 输入失调电压：±0.5 mV (典型值)
• 外部可调增益
• 可以使用小数差分增益
• 差分转差分或单端转差分操作
• 可调输出共模电压
• 输入共模范围下移1 ±VBE
• 宽电源电压范围：+3 V至 ±5 V
• 提供16引脚和24引脚LFCSP封装

• ADC驱动器
• 单端转差分转换器
• 中频和基带增益模块
• 差分缓冲器
• 线路驱动器
