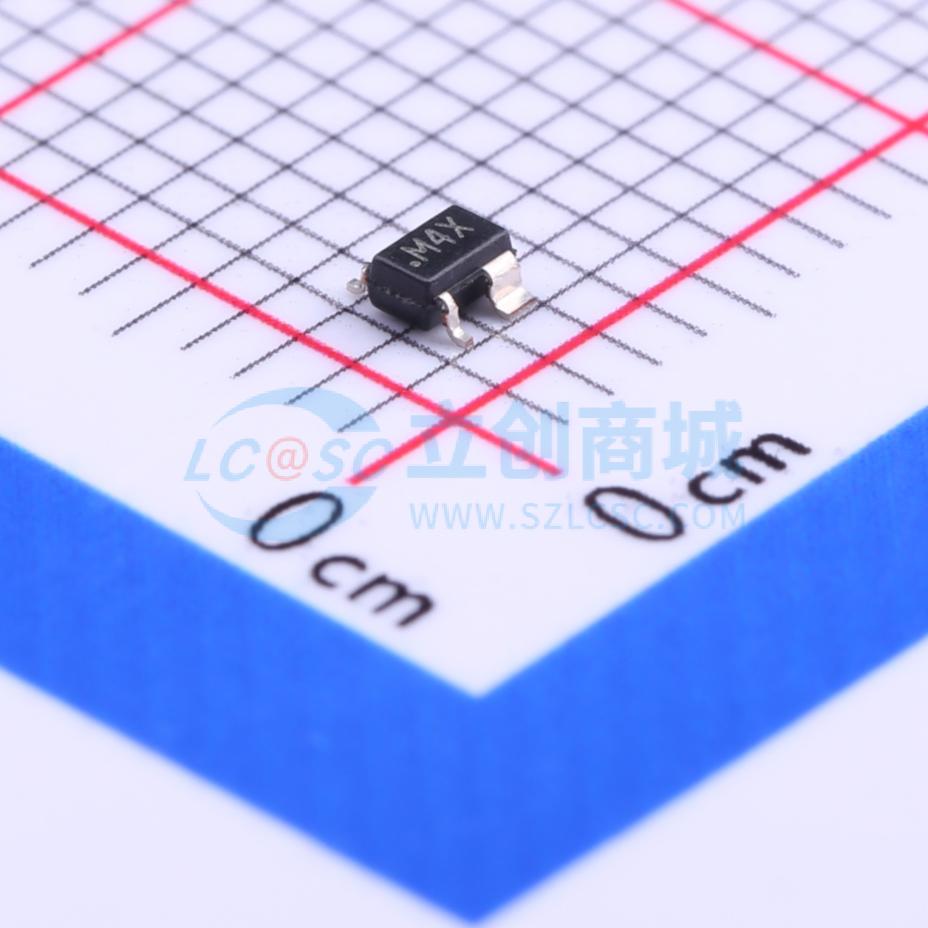

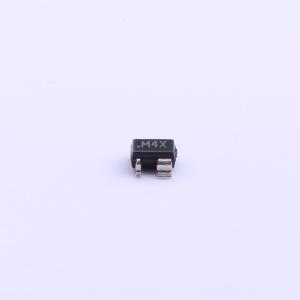

温馨提醒：图片仅供参考，商品以实物为准

ADM8617SAYAKSZ-RL7

内置看门狗、低电平有效开漏输出的低压监控电路，采用4引脚SC70封装

品牌名称: ADI(亚德诺)
商品型号: ADM8617SAYAKSZ-RL7
商品编号: C206637
商品封装: SC-70-4
包装方式: 编带
商品毛重: 0.069克(g)

商品参数

商品概述

ADM8616/ADM8617是监控电路，用于监测基于微处理器的系统中的电源电压水平和代码执行完整性。当电源电压升至预设阈值时，会产生上电复位信号。ADM8616/ADM8617具备片上看门狗定时器，若微处理器在预设超时时间内未触发，该定时器可对其进行复位。

每个器件有以下九种复位阈值可选：1.58 V、1.67 V、2.19 V、2.32 V、2.63 V、2.93 V、3.08 V、4.38 V和4.63 V。有四种复位超时时间可选：1 ms、20 ms、140 ms和1120 ms。还有三种可能的看门狗超时时间：6.3 ms、102 ms和1.6 s。

这些器件在复位输出配置方面有所不同。ADM8616为低电平有效推挽输出，而ADM8617为低电平有效开漏输出。

ADM8616/ADM8617采用4引脚SC70封装，典型功耗仅为5 μA，适用于低功耗便携式应用。

商品特性

精确监测1.8 V至5 V电源
9种复位阈值选项，范围从1.58 V至4.63 V
4种复位超时选项：1 ms、20 ms、140 ms、1120 ms
3种看门狗超时选项：6.3 ms、102 ms、1.6 s
复位输出级：推挽低电平有效（ADM8616）；开漏低电平有效（ADM8617）
低功耗（5 μA）
保证在VCC = 1 V时复位输出有效
电源抗干扰能力
工作温度范围为-40°C至+85°C
4引脚SC70封装

应用领域

微处理器系统
计算机
控制器
智能仪器
便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1.8V~5V
	复位有效电平	低电平有效
	阈值电压	2.93V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	有
	复位超时	1ms
	工作温度	-40℃~+85℃
