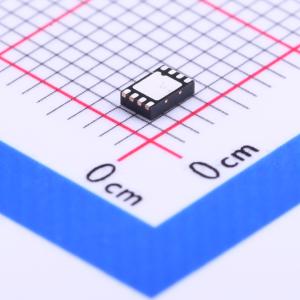

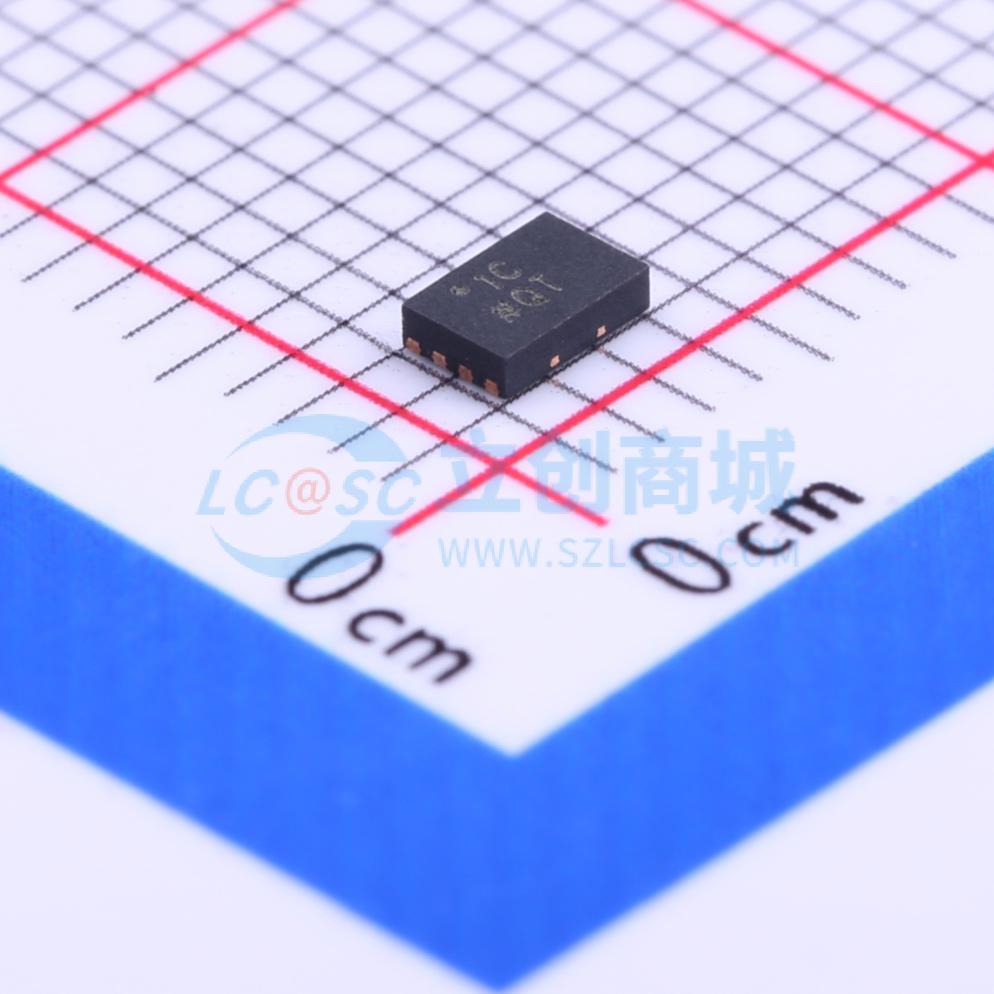

温馨提醒：图片仅供参考，商品以实物为准

ADG1419BCPZ-REEL7

iCMOS SPDT 开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2.1Ω导通电阻, ±15 V/+12 V/±5 V, 8引脚MSOP和8引脚3mm×2mm LFCSP封装, 无Vcc电源要求, 3V逻辑兼容输入, 轨到轨工作。
品牌名称: ADI(亚德诺)
商品型号: ADG1419BCPZ-REEL7
商品编号: C206632
商品封装: LFCSP-8(2x3)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

ADG1419是一款采用工业级CMOS（iCMOS）工艺的单片器件，包含一个单刀双掷（SPDT）开关。LFCSP封装上的EN输入用于使能或禁用该器件。禁用时，所有通道均断开。

工业级CMOS（iCMOS）模块化制造工艺结合了高压、互补金属氧化物半导体（CMOS）和双极技术。它能够开发出一系列高性能模拟IC，可在33 V电压下工作，且占位面积是其他任何一代高压器件都无法达到的。与采用传统CMOS工艺的模拟IC不同，iCMOS组件能够承受高电源电压，同时提高性能、显著降低功耗并减小封装尺寸。

导通电阻曲线在整个模拟输入范围内非常平坦，确保在切换音频信号时具有出色的线性度和低失真。iCMOS结构确保超低功耗，使该器件非常适合便携式和电池供电的仪器。

每个开关导通时在两个方向上的导通性能相同，输入信号范围可扩展至电源电压。在断开状态下，高达电源电压的信号电平会被阻断。ADG1419具有先断后通的开关动作，适用于多路复用器应用。

商品特性

导通电阻2.1 Ω
25℃时导通电阻平坦度最大为0.5 Ω
连续电流高达390 mA
在+12 V、±15 V、±5 V电压下全面规格化
仅需1个电源
3 V逻辑兼容输入
轨到轨操作
8引脚MSOP和8引脚、3 mm × 2 mm LFCSP封装

应用领域

自动测试设备
数据采集系统
电池供电系统
继电器替代
采样保持系统
音频信号路由
视频信号路由
通信系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交48单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	-15V~15V；-5V~5V；12V
	导通时间(ton)	140ns

	属性	参数值
	导通电阻(Ron)	2.1Ω
	关闭时间(toff)	180ns
	工作温度	-40℃~+125℃
	带宽	135MHz
