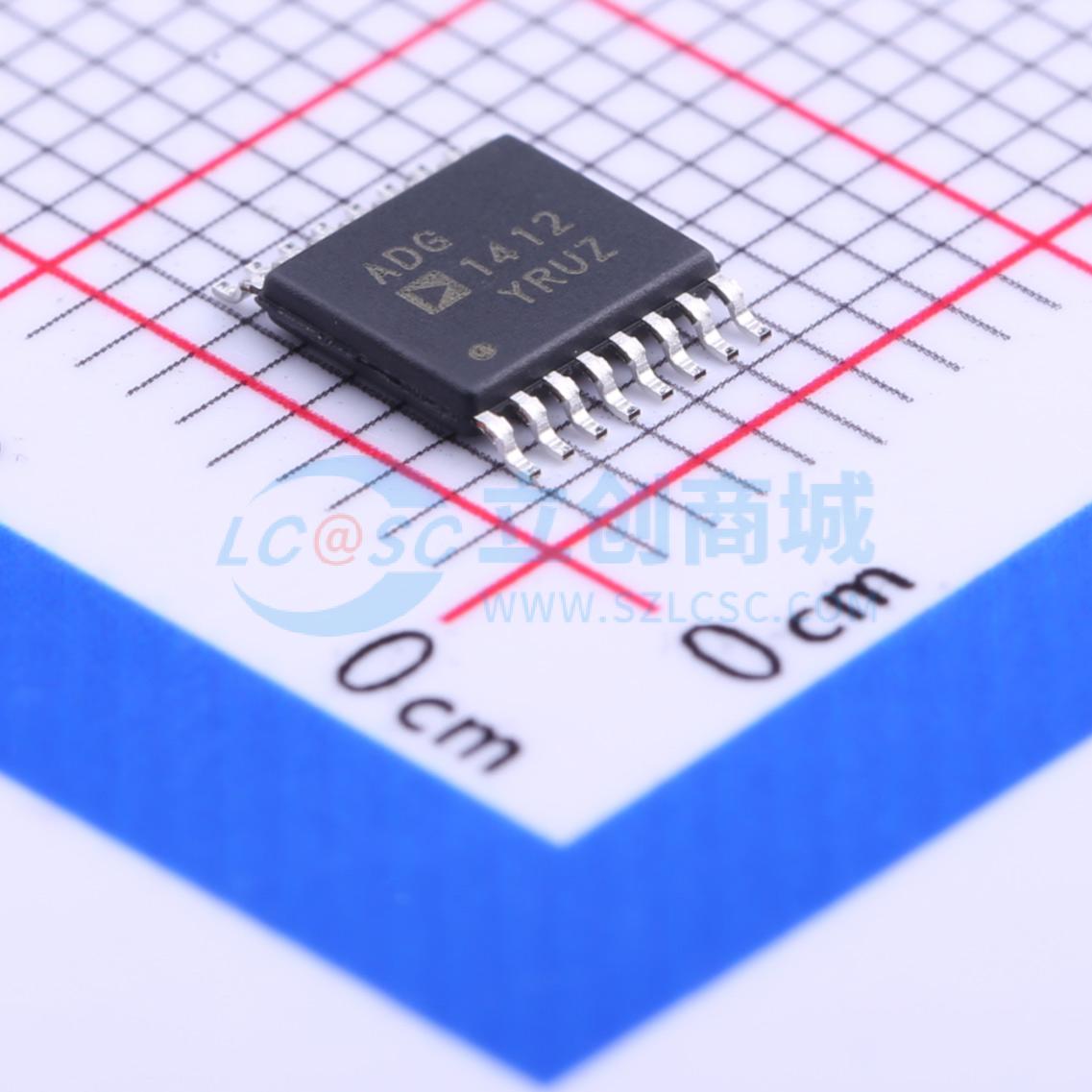

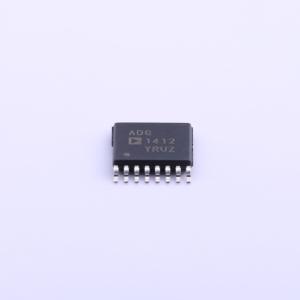

温馨提醒：图片仅供参考，商品以实物为准

ADG1412YRUZ-REEL7

ADG1411/ADG1412/ADG1413 四通道单刀单掷开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: iCMOS, 四通道单刀单掷开关，具有1.5Ω导通电阻和±15 V/+12 V/±5 V工作电压。
品牌名称: ADI(亚德诺)
商品型号: ADG1412YRUZ-REEL7
商品编号: C206604
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

ADG1411/ADG1412/ADG1413是采用iCMOS工艺设计的单片互补金属氧化物半导体（CMOS）器件，包含四个可独立选择的开关。iCMOS（工业CMOS）是一种将高压CMOS和双极技术相结合的模块化制造工艺。它能够开发出一系列高性能模拟IC，可在33V电压下工作，且尺寸是前代高压器件无法达到的。与采用传统CMOS工艺的模拟IC不同，iCMOS组件能够承受高电源电压，同时提高性能、显著降低功耗并减小封装尺寸。导通电阻曲线在整个模拟输入范围内非常平坦，确保在切换信号时具有出色的线性度和低失真。 iCMOS结构确保超低功耗，使这些器件非常适合便携式和电池供电的仪器。 ADG1411/ADG1412/ADG1413包含四个独立的单刀单掷（SPST）开关。ADG1411和ADG1412的区别仅在于数字控制逻辑相反。ADG1411开关在相应控制输入为逻辑0时导通，而ADG1412开关在逻辑1时导通。ADG1413有两个开关的数字控制逻辑与ADG1411类似；另外两个开关的逻辑相反。每个开关导通时在两个方向上的导通性能相同，且输入信号范围可扩展至电源电压。在关断状态下，高达电源电压的信号电平被阻断。 ADG1413具有先断后通的开关动作，适用于多路复用器应用。该设计固有的低电荷注入特性，使得数字输入切换时瞬态最小。

商品特性

导通电阻1.5Ω
导通电阻平坦度0.3Ω
通道间导通电阻匹配度0.1Ω
每通道连续电流 LFCSP封装：250mA TSSOP封装：190mA
在+12V、±15V和±5V电压下全面规格化
仅需单电源
3V逻辑兼容输入
轨到轨操作
16引脚TSSOP和16引脚、4mm×4mm LFCSP封装
符合汽车应用要求

应用领域

自动化测试设备
数据采集系统
电池供电系统
采样保持系统
音频信号路由
视频信号路由
通信系统
继电器替代

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	单刀单掷(SPST)
	通道数	4
	工作电压	-15V~15V；12V；-5V~5V
	导通时间(ton)	190ns

	属性	参数值
	导通电阻(Ron)	2.6Ω
	关闭时间(toff)	120ns
	工作温度	-40℃~+125℃
	导通电容(Con)	116pF
	带宽	170MHz
