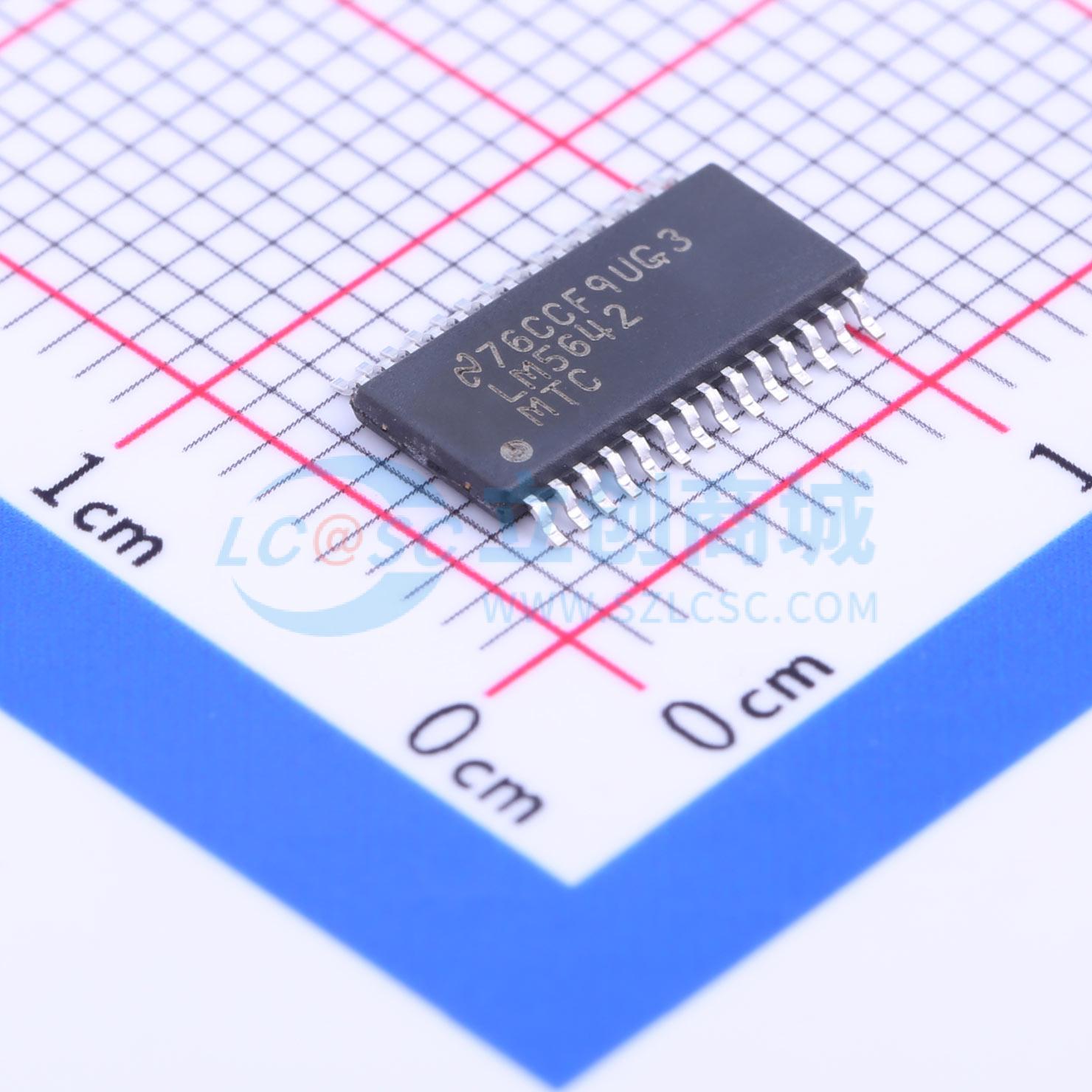

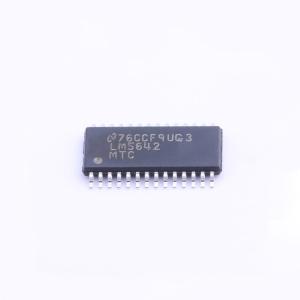

LM5642MTCX/NOPB
高电压双路同步降压转换器
- 描述
- LM5642系列由两个电流模式同步降压调节器组成,可在180度相位差下工作,具有固定的200kHz或375kHz开关频率,可同步外部时钟。输入电压范围为4.5V至36V,关断电流为50μA,输出电压可调范围为1.3V至90%的输入电压。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5642MTCX/NOPB
- 商品编号
- C205467
- 商品封装
- TSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.385克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~36V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 200kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
LM5642系列包含两个电流模式同步降压调节器控制器，它们彼此相差180°异相工作。LM5642的正常开关频率为200kHz，LM5642X的正常开关频率为375kHz。 异相工作可降低输入均方根纹波电流，从而显著减少所需的输入电容。对于LM5642，开关频率可与150kHz至250kHz之间的外部时钟同步；对于LM5642X，开关频率可与200kHz至500kHz之间的外部时钟同步。两个开关调节器输出也可以并联，作为双相单输出调节器工作。 每个通道的输出可独立调节，范围为1.3V至Vin的90%。内部5V电源轨也可从外部获取，用于驱动自举电路。 电流模式反馈控制可确保出色的线性和负载调节能力，以及较宽的环路带宽，从而对快速负载瞬变做出出色响应。电流可通过顶部FET的Vds进行检测，也可通过与顶部FET漏极串联的外部电流检测电阻进行检测。 LM5642具有模拟软启动电路，该电路与输出负载和输出电容无关，因此与传统软启动电路相比，软启动行为更具可预测性和可控性。 两个输出均具备过压保护功能。还设有UV-Delay引脚，可在输出欠压事件发生时，为IC提供延迟关断时间。
商品特性
- 两个同步降压调节器
- 180°异相工作
- 固定标称频率200kHz：LM5642；固定标称频率375kHz：LM5642X
- LM5642的开关频率可在150kHz至250kHz之间同步，LM5642X的开关频率可在200kHz至500kHz之间同步
- 4.5V至36V输入范围
- 50μA关断电流
- 输出可在1.3V至Vin的90%之间调节
- 线性和负载调节精度为0.04%（典型值）
- 带或不带检测电阻的电流模式控制
- 独立的使能/软启动引脚，可实现简单的顺序启动配置
- 可配置为单输出并联工作
- 可调节逐周期电流限制
- 输入欠压锁定
- 输出过压锁存保护
- 带延迟的输出欠压保护
- 热关断
- 调节器关断时，输出电容自动放电
- TSSOP和HTSSOP（外露焊盘）封装
应用领域
- 嵌入式计算机系统
- 导航系统
- 电信系统
- 机顶盒
- 网络平板电脑
- 负载点电源架构
