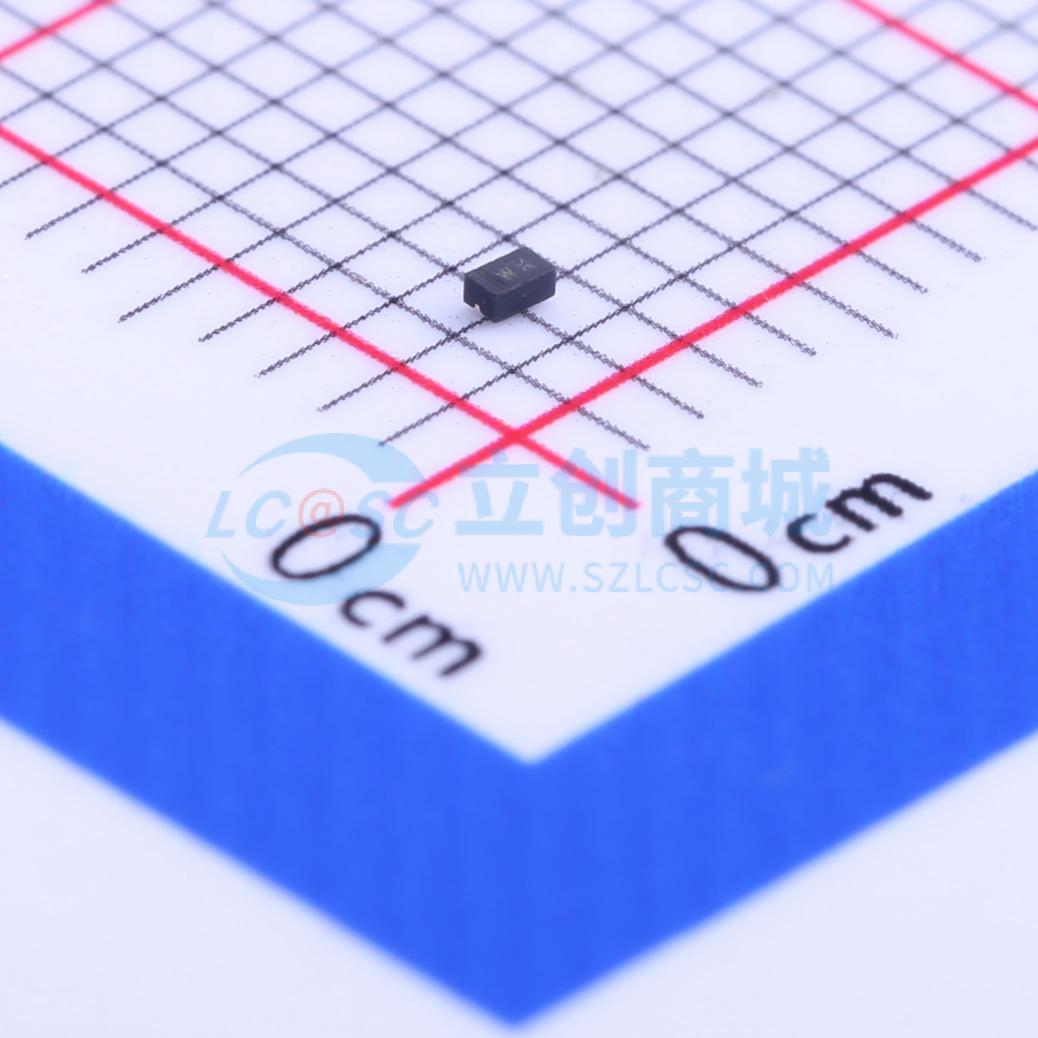

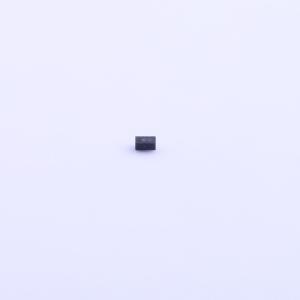

ESD9X5VU-2/TR

单向TVS 5V截止峰值脉冲电流：4A@8/20us

描述: ESD9X5VU 是一款单向瞬态电压抑制器 (TVS)，可为可能遭受静电放电 (ESD) 的敏感电子元件提供高水平保护。它旨在替代消费设备应用（如手机、笔记本电脑、平板电脑、机顶盒、液晶电视等）中的多层压敏电阻 (MLV)。ESD9X5VU 集成了一对超低电容转向二极管和一个 TVS 二极管。根据 IEC61000 - 4 - 2 标准，ESD9X5VU 可提供高达 ±20 kV（接触和空气放电）的 ESD 保护，并根据 IEC61000 - 4 - 5 标准，能够承受 8/20 μs 脉冲下高达 4A 的峰值脉冲电流。ESD9X5VU 采用 FBP - 02C 封装。标准产品无铅且无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: ESD9X5VU-2/TR
商品编号: C189964
商品封装: FBP-02C
包装方式: 编带
商品毛重: 0.009克(g)

商品参数

商品概述

ESD9X5VU 是一款单向瞬态电压抑制器 (TVS)，可为可能遭受静电放电 (ESD) 的敏感电子元件提供高水平保护。它旨在替代消费设备应用（如手机、笔记本电脑、平板电脑、机顶盒、液晶电视等）中的多层压敏电阻 (MLV)。 ESD9X5VU 集成了一对超低电容转向二极管和一个 TVS 二极管。根据 IEC61000 - 4 - 2 标准，ESD9X5VU 可提供高达 ±20 kV（接触和空气放电）的 ESD 保护，并根据 IEC61000 - 4 - 5 标准，能够承受 8/20 μs 脉冲下高达 4A 的峰值脉冲电流。 ESD9X5VU 采用 FBP - 02C 封装。标准产品无铅且无卤。

商品特性

关断电压：最大 5V
根据 IEC61000 - 4 - 2 (ESD) 标准为每条线路提供瞬态保护：±20 kV（接触和空气放电）
IEC61000 - 4 - 4 (EFT)：40A (5/50ns)
IEC61000 - 4 - 5 (浪涌)：4A (8/20 μs)
超低电容：典型 CJ = 0.5 pF
超低漏电流：典型 IR < 1 nA
低钳位电压：典型 VCL = 18V @IPP = 16A (TLP)
固态硅技术

应用领域

USB 2.0 和 USB 3.0
HDMI 1.3 和 HDMI 1.4
SATA 和 eSATA
DVI
IEEE 1394
PCI Express
便携式电子设备和笔记本电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	18V；15V
	峰值脉冲电流(Ipp)	4A@8/20us
	峰值脉冲功率(Ppp)	60W@8/20us
	击穿电压	8V

	属性	参数值
	反向电流(Ir)	1nA
	通道数	单路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.5pF
