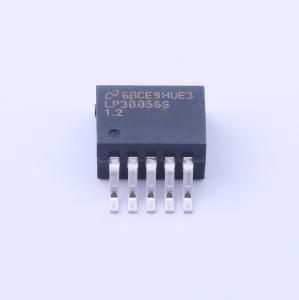

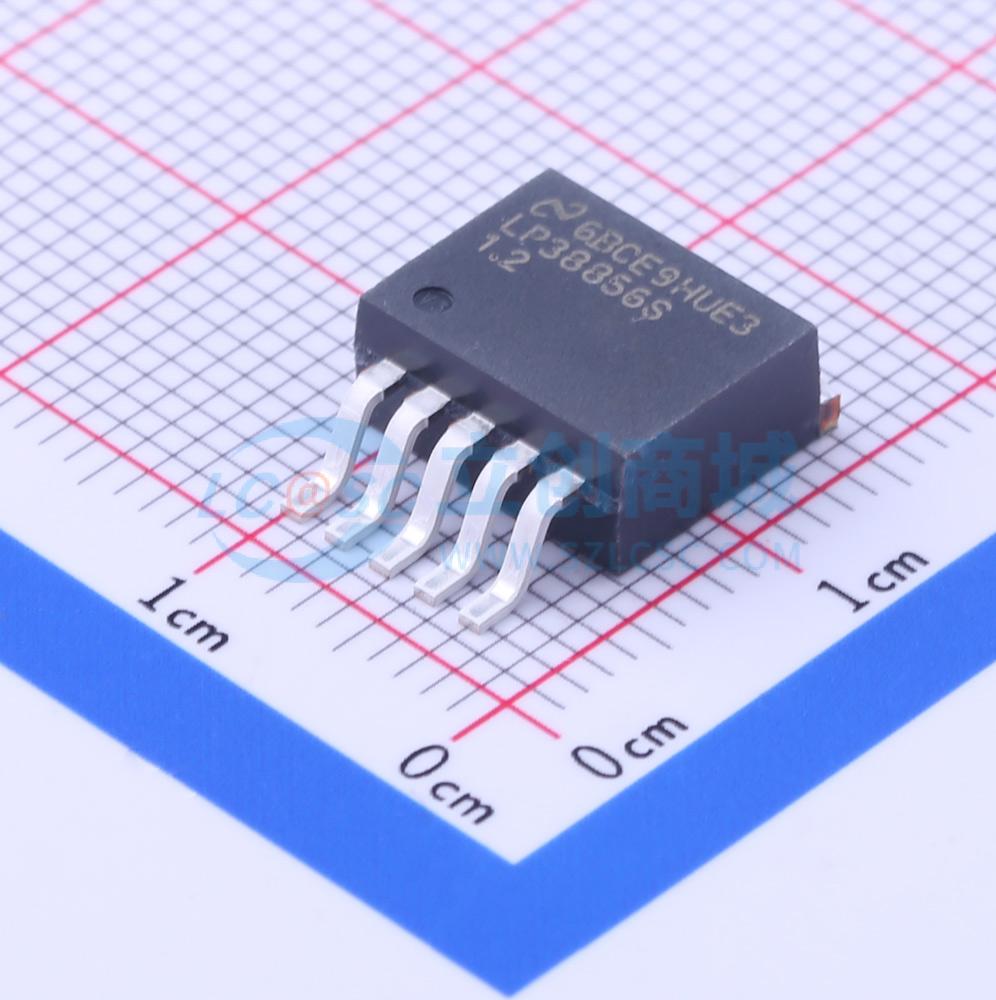

LP38856S-1.2/NOPB

具有使能功能的 3A、低输入电压 (1.15V)、高精度、超低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP38856 具有使能功能的 3A、低输入电压 (1.15V)、高精度、超低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP38856S-1.2/NOPB
商品编号: C206468
商品封装: DDPAK-5(TO-263-5)
包装方式: 管装
商品毛重: 4克(g)

商品参数

商品概述

LP38856是一款大电流、快速响应的稳压器，能够在极低的输入输出电压差下保持输出电压稳定。该器件采用CMOS工艺制造，可在两种输入电压下工作：VBIAS为内部偏置和控制电路供电，并驱动N沟道MOS功率晶体管的栅极，而VIN为负载供电。使用外部偏置轨可使该器件在超低VIN电压下工作。与双极型稳压器不同，CMOS架构在任何输出负载电流下的静态电流都极低。采用N沟道MOS功率晶体管可实现宽带宽，同时只需最小的外部电容即可保持环路稳定。该器件的快速瞬态响应使其适用于为DSP、微控制器核心电压以及开关模式电源后置稳压器供电。LP38856提供5引脚TO - 220和DDPAK/TO - 263封装。压差：在3A负载电流下，典型值为240mV。低接地引脚电流：在3A负载电流下，典型值为10mA。关断电流：当EN引脚为低电平时，IIN(GND)典型值为1μA。精确输出电压：在所有线路和负载条件下，当TJ = 25℃时，精度为±1%；当0℃ ≤ TJ ≤ +125℃时，精度为±2%。

商品特性

输入电压：1.1V至5.5V
宽VBIAS电源工作范围：3V至5.5V
标准VOUT：0.8V和1.2V
使用10μF陶瓷电容可保持稳定
在3A负载电流下，压差典型值为240mV
在所有线路和负载条件下的精确输出电压：TJ = 25℃时为±1%；0℃ ≤ TJ ≤ +125℃时为±2%； - 40℃ ≤ TJ ≤ +125℃时为±3%
过温及过流保护
工作温度范围： - 40℃至+125℃

应用领域

台式机、笔记本电脑、显卡和服务器中的ASIC电源
游戏机顶盒、打印机和复印机
服务器核心和I/O电源
DSP和FPGA电源
开关模式电源后置稳压器

优惠活动

购买数量

(45个/管，最小起订量 1 个)

个

起订量：1 个45个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.2V
	输出电流	3A
	电源纹波抑制比(PSRR)	80dB@(120Hz)
	压差	240mV@(3A)

	属性	参数值
	静态电流(Iq)	12mA
	噪声	150uVrms
	特性	带使能；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
