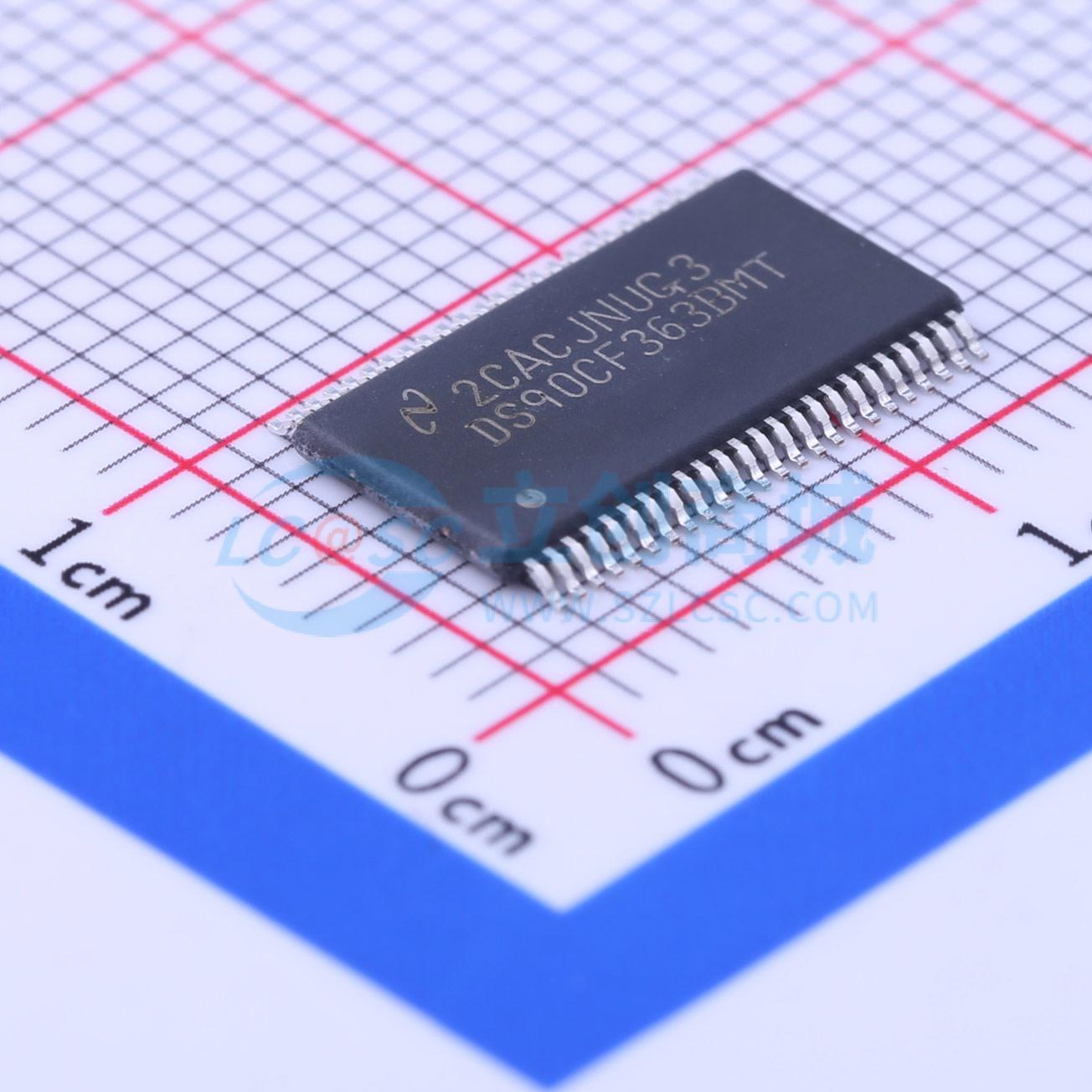

DS90CF363BMT/NOPB

DS90CF363B 发射器将 21 位 CMOS/TTL 数据转换为三个 LVDS（低压差分信号）数据流。一个锁相发射时钟通过第四条 LVDS 链路与数据流并行传输。发射时钟的每个周期都会对 21 位输入数据进行采样和传输。在 65 MHz 的发射时钟频率下，18 位 RGB 数据和 3 位 LCD 时序与控制数据（FPLINE、FPFRAME、DRDY）以每个 LVDS 数据通道 455 Mbps 的速率传输。使用 65 MHz 时钟时，数据吞吐量为 170 Mbytes/秒。DS90CF363B 固定为下降沿选通发射器，可与下降沿选通接收器（DS90CF366）互操作，无需任何转换逻辑。 该芯片组是解决与宽高速 TTL 接口相关的 EMI 和电缆尺寸问题的理想方案。

• 时钟/数据和 /PD 引脚之间无需特殊启动序列。输入信号（时钟和数据）可在设备供电前后施加。
• 支持高达 100KHz 频率调制和 ±2.5% 中心展频或 -5% 向下展频偏差的扩频时钟。
• “输入时钟检测”功能在输入时钟缺失且 /PD 引脚为逻辑高电平时，会将所有 LVDS 对拉至逻辑低电平。
• 支持 18 至 68 MHz 的移位时钟。
• TxINPUTs 具有同类最佳的建立和保持时间。
• 在 65MHz 灰度模式下，Tx 功耗 <130 mW（典型值）。
• 比 BiCMOS 替代方案功耗降低 40%。
• Tx 掉电模式 <37μV（典型值）。
• 支持 VGA、SVGA、XGA 和双像素 SXGA。
• 窄总线可减小电缆尺寸和成本。
• 最高 1.3 Gbps 吞吐量。
• 最高 170 Megabytes/秒带宽。
• 345 mV（典型值）摆幅的 LVDS 器件，低 EMI。
• PLL 无需外部组件。
• 与 TIA/EIA - 644 LVDS 标准兼容。
• 薄型 48 引脚 TSSOP 封装。
• 是 SN75LVDS84、DS90CF363A 的改进替代品。

• DS90CF363B 与 DS90C363/DS90CF363A 向后兼容，且引脚兼容可直接替换。
• 在进行某些考虑/修改后，该器件也可替代 DS90CF563（5V，65MHz）和 DS90CF561（5V，40MHz）FPD - Link 发射器。
