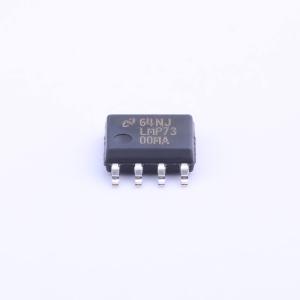

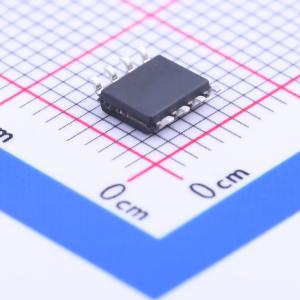

温馨提醒：图片仅供参考，商品以实物为准
LMP7300MAX/NOPB
微功耗精密比较器和参考电压源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMP7300 具有可调节迟滞功能的精密微功耗单路比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMP7300MAX/NOPB
- 商品编号
- C205468
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 300uV | |
| 输入偏置电流(Ib) | 1.2nA | |
| 传播延迟(tpd) | 4us | |
| 滞后电压(Vhys) | 1mV | |
| 共模抑制比(CMRR) | 100dB |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 开集 | |
| 输出模式 | CMOS；TTL | |
| 静态电流(Iq) | 9uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~12V | |
| 输入失调电压温漂(Vos TC) | 1.8uV/℃ | |
| 输入失调电流(Ios) | 0.15nA |
商品概述
LMP7300 是一款集比较器和基准源于一体的器件，其规格参数非常适合精密阈值检测。该精密 2.048V 基准源的最大误差为 0.25%。比较器具有微功耗（35 μW）、低失调电压（最大 0.75mV）以及独立可调的正、负迟滞特性。
比较器的迟滞控制通过两个外部引脚实现。HYSTP 引脚设置正迟滞，HYSTN 引脚设置负迟滞。比较器的设计将 VIN 源阻抗与可编程迟滞组件隔离开来。这种隔离可防止出现任何不良交互，使 IC 在电平检测期间能够保持精确的阈值电压。
低失调电压、外部迟滞控制和精密电压基准源的结合，造就了一款易于使用的微功耗精密阈值检测器。
LMP7300 的集电极开路输出非常适合混合电压系统设计。输出电压上限不受 VCC 限制，可上拉至高于 VCC 最高达 12V。LMP7300 是 LMP 精密放大器系列的成员之一。
商品特性
- 电源电流：13 μA
- 传播延迟：4 μs
- 输入失调电压：0.3 mV
- 共模抑制比（CMRR）：100 dB
- 电源抑制比（PSRR）：100 dB
- 正、负迟滞控制
- 可调迟滞：1 mV/mV
- 基准电压：2.048 V
- 基准电压精度：0.25%
- 基准电压源电流：1 mA
- 宽电源电压范围：2.7 V 至 12 V
- 工作温度范围：环境温度 -40℃ 至 125℃
应用领域
- 精密阈值检测
- 电池监测
- 电池管理系统
- 过零检测器
