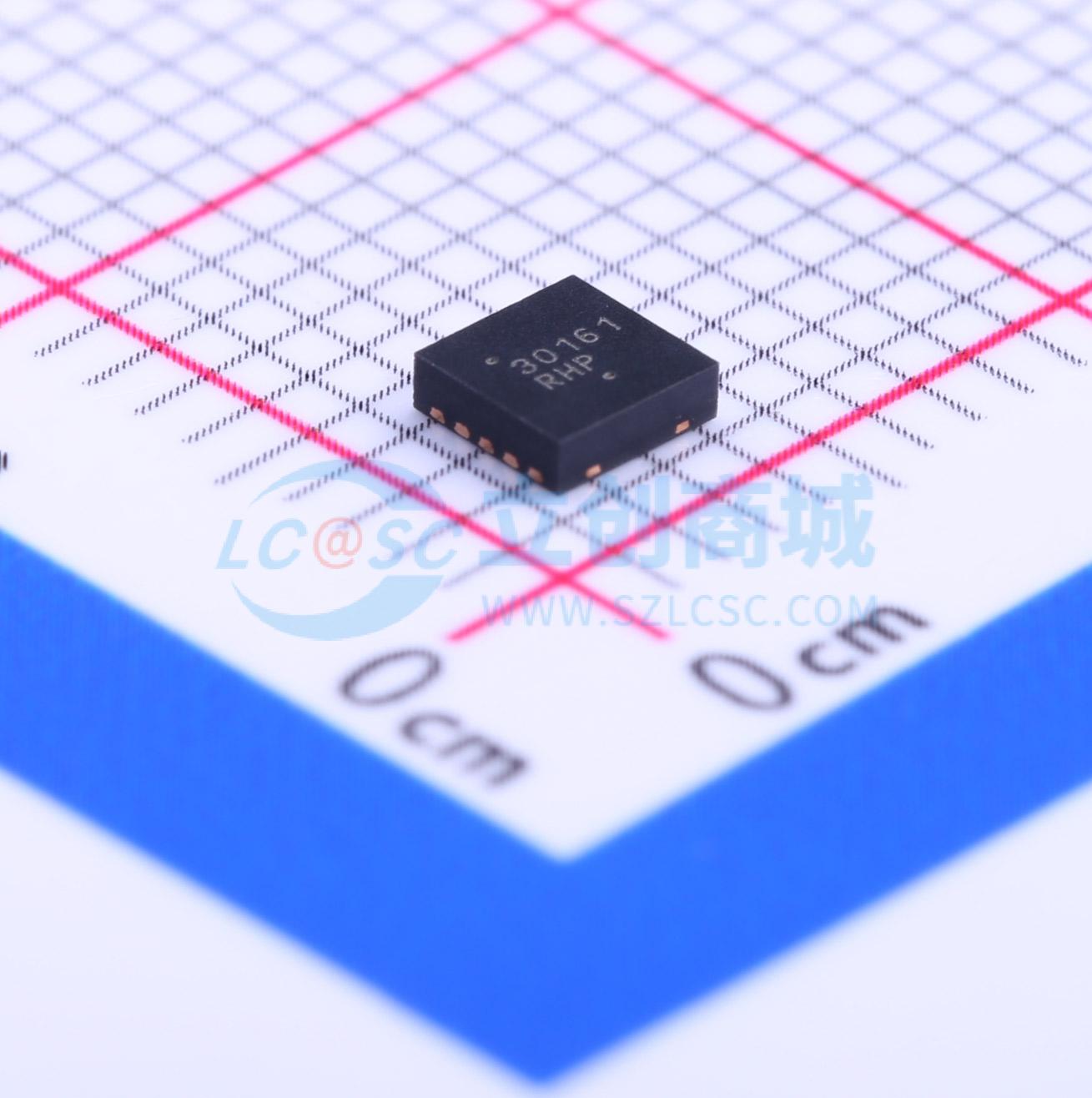

温馨提醒：图片仅供参考，商品以实物为准

NCL30161MNTXG

描述: NCL30161 是一款迟滞步降、恒定电流驱动器，用于高功率 LED。它使用的外部部件极少，适用于工业和一般照明应用。NCL30161 可在 6.3 V 至 40 V 的输入电压范围内运行。迟滞控制在负载瞬变期间提供了很好的电源抑制和快速响应，还提供了多种数量和类型 LED 阵列的 PWM 调光。专用的 PWM 输入 (DIM/EN) 实现了宽范围的脉冲调光和高开关频率，可使用更少的外部部件，最大程度降低了成本，减少了空间。保护功能包括电阻编程的恒定 LED 电流、短路 LED 保护、欠电压和高温关断。NCL30161 采用 DFN10 3 mm x 3 mm 封装。
品牌名称: onsemi(安森美)
商品型号: NCL30161MNTXG
商品编号: C206465
商品封装: DFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.109克(g)

商品参数

商品概述

NCL30161是一款用于高功率LED的迟滞降压型恒流驱动器。非常适合工业和通用照明应用，仅需极少的外部元件。NCL30161的输入电压范围为6.3 V至40 V。迟滞控制在负载瞬变和对不同数量及类型的LED阵列进行PWM调光时，具有良好的电源抑制能力和快速响应。专用的PWM输入（DIM/EN）可实现广泛的脉冲调光，高开关频率允许使用更小的外部元件，从而减小占用空间并降低成本。保护功能包括通过电阻编程实现的恒定LED电流、LED短路保护、欠压和热关断保护。NCL30161采用3 mm x 3 mm的DFN10封装。

商品特性

输入电压范围：6.3 V至40 V
LED短路关断保护：（NCL30161锁存）
无需控制环路补偿
LED电流可调
采用PWM单引脚进行亮度调节和使能/禁用控制
支持全陶瓷输出电容和无电容输出
热关断保护
能够实现100%占空比运行
这是一款无铅器件

应用领域

LED驱动器
恒流源
通用照明
工业照明

数据手册PDF

放大查看下载PDF

交货周期

订货109-111个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	8V~40V
	开关频率	2.4MHz
	通道数	1

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)；短路保护(SCP)；欠压保护(UVP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
