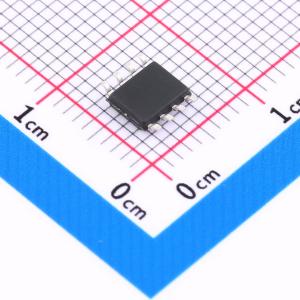

NS8002

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单声道 AB 类音频功放 NS8002是一款AB类桥式输出音频功率放大器。其应用电路简单，只需极少数外围器件。输出不需要外接耦合电容或上举电容和缓冲网络。
品牌名称: Nsiway(纳芯威)
商品型号: NS8002
商品编号: C189960
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

NS8002是一款AB类桥式输出音频功率放大器。其应用电路简单，只需极少数外围器件。输出不需要外接耦合电容或上举电容和缓冲网络。SOP-8封装，更适合用于便携系统。 NS8002可以通过控制进入低功耗关断模式，从而减少功耗。增益带宽积高达2.5MHz且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益，方便应用。 NS8002提供SOP-8封装，额定的工作温度范围为 -40°C至85°C。

商品特性

输出功率: 2.4W（RL = 4Ω, THD = 10%）
掉电模式漏电流小: 1μA（典型）
高电平Shut-down
采用SOP8封装
外部增益可调
电压范围3.0V—5.25V
不需驱动输出耦合电容、自举电容和缓冲网络
单位增益稳定

应用领域

手提电脑
台式电脑
低压音响系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放
	扬声器通道数	单声道
	输出功率	1.8Wx1@4Ω
	工作电压	3V~5.25V
	总谐波失真+噪声(THD+N)	0.1%

	属性	参数值
	静态电流(Iq)	6mA
	工作温度	-40℃~+85℃
	信噪比	85dB
	输入类型	差分
	电源纹波抑制比(PSRR)	80dB
	输入通道数	1对差分输入
