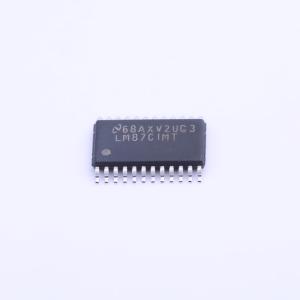

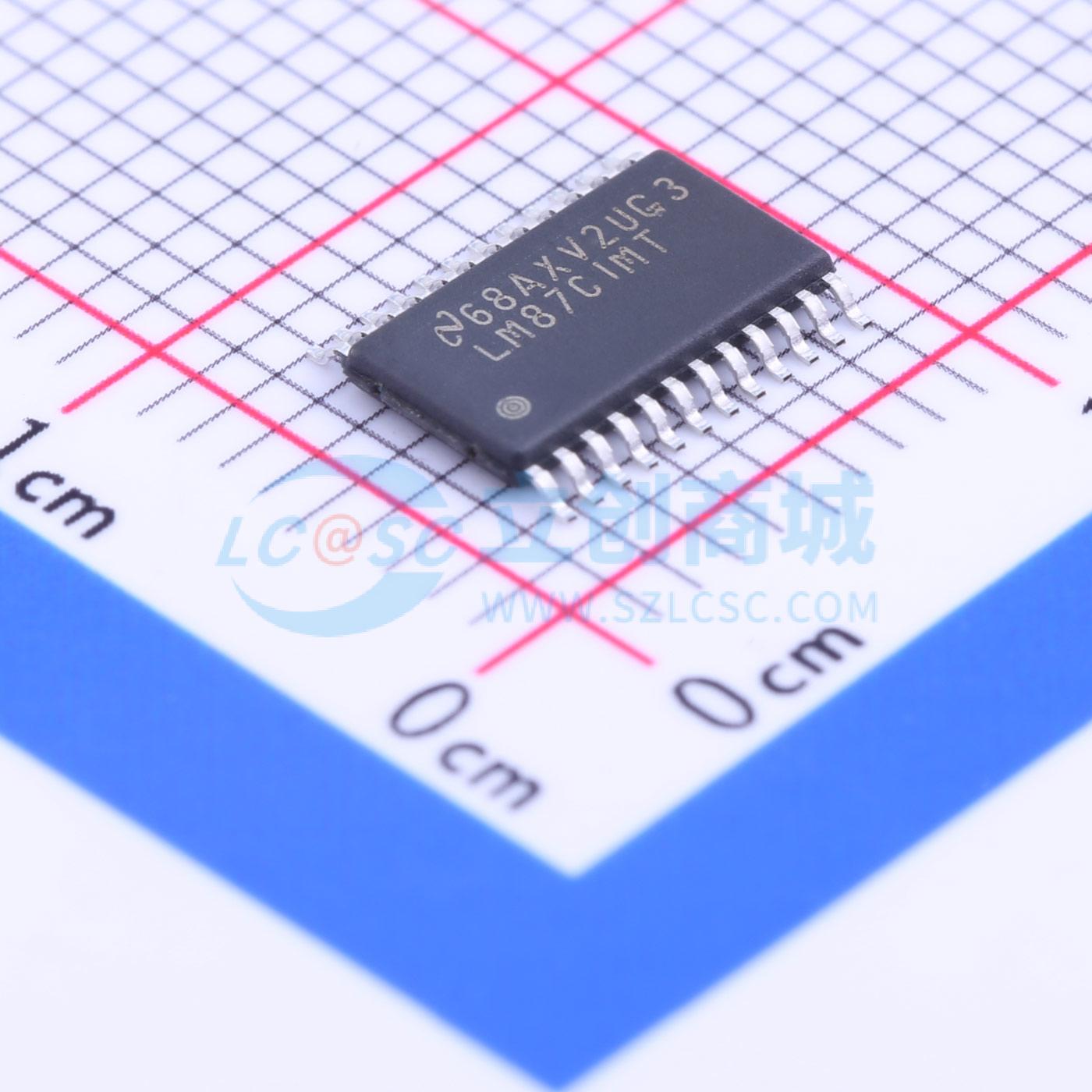

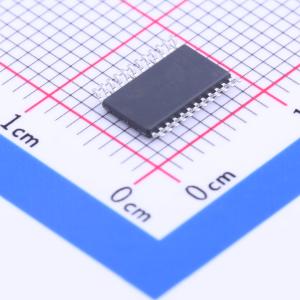

LM87CIMT/NOPB

硬件监控数据采集系统，支持温度、电压和风扇速度监测

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM87 具有 2 条远程和 1 条本地通道的温度传感器、风扇控制、硬件和 8 个电源电压监控器
品牌名称: TI(德州仪器)
商品型号: LM87CIMT/NOPB
商品编号: C205478
商品封装: TSSOP-24
包装方式: 管装
商品毛重: 0.026克(g)

商品参数

商品概述

LM87是高度集成的数据采集系统，可用于服务器、个人电脑或几乎任何基于微处理器的系统的硬件监测。在个人电脑中，LM87可用于监测电源电压、主板和处理器温度以及风扇转速，可随时读取输入的实际数值。LM87的可编程看门狗限值可激活带有两个输出的完全可编程可屏蔽中断系统。LM87内置带8位分辨率的片上数字输出温度传感器，具备监测2路外部二极管温度的能力，分辨率同样为8位，拥有8通道8位分辨率模拟输入ADC以及8位DAC。ADC的一个通道可测量施加给LM87的电源电压，标称值为3.3V。ADC的其中2个输入可重定向至计数器，最多可测量2个风扇的转速。低速ΣΔ ADC架构可在极强噪声环境中实现稳定的信号测量。DAC的输出电压范围为0~2.5V，可用于风扇转速控制。提供额外输入用于机箱入侵检测电路和VID监测输入，若不需要VID监测，VID监测输入也可作为IRQ输入使用。LM87拥有兼容SMBus和I²C的串行总线接口，芯片自带有限的静电放电保护。

商品特性

具备2通道远程二极管温度传感功能
集成8路带缩放电阻的正电压输入，可直接监测+5V、+12V、+3.3V、+2.5V、Vccp电源
提供2路可配置输入，支持风扇转速监测或电压监测
集成8位DAC输出，可用于控制风扇转速
自带机箱入侵检测输入
支持对所有监测值的看门狗比较功能
兼容SMBus以及I²C串行总线接口
支持VID0-VID4或IRQ0-IRQ4监测输入
芯片内置温度传感器
电压监测最大误差为±2
外部温度测量最大误差为±4℃
内部温度测量范围为-40℃~+125℃，典型误差为±3℃
电源电压工作范围为2.8V~3.8V
典型工作电流为0.7mA
ADC和DAC分辨率为8位
温度分辨率为1.0℃

应用领域

服务器、工作站以及个人电脑的系统温度与硬件监测
网络与电信设备
办公电子设备
电子测试设备与仪器仪表

	属性	参数值
	商品目录	温度传感器
	检测温度	-40℃~+125℃
	精度	±3℃
	工作电压	2.8V~3.8V
	待机电流	-

	属性	参数值
	接口类型	I2C；SMBus
	温度转换时间	-
	温度分辨率	8bit
	工作温度	-
	功能特性	温度阈值监测；多通道温度感测；低功耗待机
