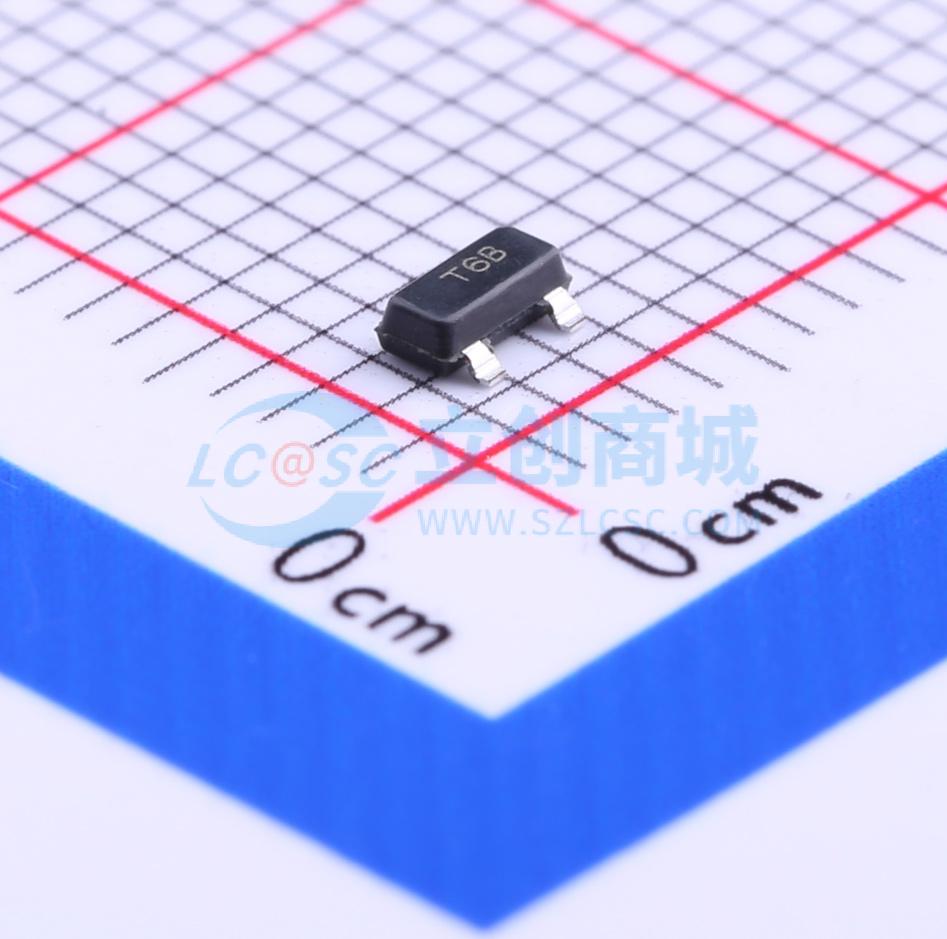

LM60BIM3X/NOPB
2.7V、SOT - 23或TO - 92温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM60 具有 6.25mV/°C 增益和 TO-92 封装选项的 ±2°C 模拟输出温度传感器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM60BIM3X/NOPB
- 商品编号
- C209839
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -25℃~+125℃ | |
| 精度 | ±2℃ | |
| 工作电压 | 2.7V~10V | |
| 待机电流 | 70uA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 温度转换时间 | - | |
| 温度分辨率 | - | |
| 工作温度 | - | |
| 功能特性 | 出厂温度校准；低功耗待机 |
商品概述
LM60 器件是一种精密集成电路温度传感器，可在 2.7V 至 10V 单电源供电时检测 -40℃ 至 +125℃ 的温度范围。该器件的输出电压与摄氏温度 (6.25 mV/℃) 成线性比例，并具有 424 mV 的直流偏移量，该偏移量允许在无需负电源的情况下即可读取负温度。对于 -40℃ 至 +125℃ 的温度范围，此器件的额定输出电压范围介于 174 mV 至 1205 mV 之间。该器件经过校准，在室温下的精度为 ±2℃，在全温度范围内的精度为 ±3℃。其中旧芯片的温度范围为 -25℃ 至 +125℃，新芯片的温度范围为 -40℃ 至 +125℃。该器件的线性输出、424mV 偏移量和工厂校准简化了在单电源环境中读取负温度所需的外部电路。由于器件的静态电流小于 110μA（旧芯片）和 70μA（新芯片），因此在SOT-23封装中，静止空气中的自发热被限制在非常低的 0.1℃。该器件因固有的低功耗特性，本身可实现关断功能，可直接通过许多逻辑门的输出供电。
商品特性
- 行业标准级传感器增益/偏移
- 输出规格:6.25 mV/℃，0℃ 下为 424 mV
- LM60B 温度精度:25℃ 时为 ±2℃（最大值）；-25℃ 到 +125℃（旧芯片）和 -40℃ 到 +125℃（新芯片）时为 ±3℃（最大值）
- LM60C 温度精度:25℃ 时为 ±3℃（最大值）；-40℃ 至 +125℃ 时为 ±4℃（最大值）
- 电源电压范围为 2.7V 至 10V
- 25℃ 时的静态电流:110 μA（最大值，旧芯片）和 70 μA（最大值，新芯片）
- 可用封装包括:SOT-23（3引脚）、TO-92（3引脚、直引线）、TO-92（3引脚、成型引线）
- 非线性度:±0.8℃（最大值）
- 输出直流阻抗:120Ω / 800Ω（典型值/最大值）
- 适用于远程应用
应用领域
- 手机
- PC和笔记本电脑
- 电源模块
- 电池管理
- 家用和多功能打印机
- HVAC
- 固态硬盘
- 电器
